Экранированные и неэкранированные соединения являются двумя наиболее распространенными типами соединений, когда речь идет о распределении электроэнергии среднего напряжения. И у большинства инженеров и специалистов-электриков всегда есть выбор, когда дело доходит до этих двух вариантов и подходящих вариантов для их проектов.

Но какой из этих двух работает лучше всего? И когда следует проводить различие? Давайте рассмотрим оба варианта в этой статье, чтобы ответить на эти животрепещущие вопросы.

Общие сведения об экранированных (экранированных) разъемах

В руководствах по электрическим соединениям экранированные разъемы являются аксессуарами для кабелей среднего напряжения, имеющих внешний проводящий экран. Этот экран покрывает весь корпус разъема, обеспечивая стабильный потенциал земли для внешней поверхности и обеспечивая защиту от прикосновения.

Для большинства приложений вы обнаружите, что добавленный экран обеспечивает некоторые основные функции экранированного разъема. К ним относятся:

  • Безопасная работа, которая предотвращает любой случайный контакт с любыми компонентами под напряжением, сохраняя внешнюю поверхность под потенциалом земли.

  • Выравнивание любого электрического потенциала вокруг разъема, что позволяет снизить риск частичного разряда.

  • Позволяет монтировать несколько экранированных разъемов близко друг к другу.

Экранированные разъемы могут иметь две основные конструкции: угловые разъемы (тип A/B) и Т-образные разъемы. Угловые соединители особенно удобны для подключения компактных распределительных устройств и устройств отключения нагрузки, тогда как Т-образные соединители можно встретить в тупиковых устройствах, где необходимо соединить или разветвить несколько кабельных цепей.

Что такое неэкранированные разъемы?

С другой стороны дебатов об экранированных и неэкранированных разъемах, у нас есть неэкранированные разъемы. Эти разъемы, также используемые для кабелей среднего напряжения, не имеют в своей конструкции проводящего внешнего экрана. Это в значительной степени означает, что их поверхности могут подвергать воздействию компоненты, находящиеся под напряжением, а это требует особой осторожности при обращении и установке.

Неэкранированные разъемы обычно встречаются в старых системах среднего напряжения и в основном используются в инструментах, где вам необходим контролируемый доступ к среде их установки.

Вот несколько ключевых особенностей этих разъемов:

  • Необходимость изоляционных расстояний и воздушного зазора, где датчики необходимо устанавливать вдали от других компонентов, находящихся под напряжением, и заземленных поверхностей.

  • Чаще всего используется в закрытых помещениях и зонах с ограниченным доступом, где соблюдаются меры безопасности.

  • Наличие потенциала на внешней поверхности, что делает прямой контакт потенциально опасным.

Экранированные и неэкранированные разъемы: основные различия

экранированный и неэкранированный разъем

Теперь давайте перейдем к руководству по экранированным и неэкранированным разъемам. Оба варианта невероятно похожи, но различия в их составе могут привести к некоторым различиям. Давайте посмотрим, как они складываются друг против друга.

Общая безопасность

Когда дело доходит до электрических соединений, одним из наиболее важных факторов является безопасность. И в этом плане экранированные разъемы имеют преимущество.

Конструкция экранированных разъемов имеет проводящий внешний экран, который удерживает на поверхности потенциал земли. Это означает, что вы можете прикоснуться к поверхностям, а риск случайного контакта также значительно ниже.

Сравните это с неэкранированными разъемами, которые могут подвергать воздействию некоторых частей, находящихся под напряжением. Работа с ними требует большой осторожности, а также соблюдения дистанции для обеспечения должной безопасности.

Где они установлены

Чаще всего экранированные разъемы можно встретить в компактных установках внутри помещений. Подумайте о трансформаторах, RMU, подстанциях и тому подобном. В подобных условиях вы можете соединить несколько разъемов вместе, не опасаясь какой-либо опасности.

Что касается неэкранированных разъемов , мы рекомендуем размещать их на открытом воздухе, где у вас будет достаточно места и разделения, чтобы снизить любую опасность и оптимизировать срок их службы.

Требования к пространству для установки

Экранированные разъемы имеют более компактную конструкцию, которую можно легко устанавливать в местах с плотной застройкой, не влияя на их профиль безопасности. С другой стороны, для неэкранированных разъемов потребуется дополнительный воздушный зазор и значительное изоляционное расстояние.

Итак, если вы работаете в ограниченном пространстве, возможно, вам стоит выбрать экранированные разъемы.

Тестирование и поиск неисправностей

Конструкция экранированных разъемов делает их более безопасными и простыми для тестирования. У них есть внешние поверхности, к которым можно прикасаться, и такая конструкция также снижает риск частичного разряда.

Конечно, это не значит, что вы не можете тестировать и неэкранированные разъемы — вам просто нужно принять надлежащие меры безопасности и избегать контакта с частями, находящимися под напряжением.

Соображения стоимости

Если, как и большинство профессионалов, вас беспокоит стоимость, возможно, вам стоит выбрать неэкранированные разъемы. Варианты с экраном обычно дороже, главным образом благодаря добавленному проводящему экрану и нескольким другим материалам.

Тем не менее, мы не рекомендуем делать выбор, основываясь только на стоимости. Как мы уже упоминали, неэкранированные разъемы обычно подвергаются более высокому риску безопасности и в основном предназначены для старых систем. Итак, в этом есть и минусы.

Приложения и типичное использование

Экранированные разъемы обычно используются в современных установках, таких как внутренние RMU, трансформаторы, монтируемые на площадках, и компактные подстанции, особенно в зонах с человеческой деятельностью. Неэкранированные разъемы чаще встречаются в старых установках, на внешних подстанциях или в определенных типах оборудования, где обеспечен контролируемый доступ.

Диапазон напряжения и конструкции

Как экранированные, так и неэкранированные разъемы обычно рассчитаны на системы напряжением от 6 до 36 кВ. Вы можете найти экранированные разъемы в виде угловых и Т-образных разъемов, которые идеально подходят для компактных компоновок. С другой стороны, конструкция неэкранированных разъемов обычно проще, поскольку они в основном поставляются со старыми системами.

Экранированные и неэкранированные разъемы: общее применение

Применение экранированных разъемов

Как мы уже упоминали, экранированные разъемы используются в основном из-за их безопасности и надежности. Профессионалы также ценят их компактную установку, что делает их идеальными для конкретных применений, таких как:

  • Работа в ДЭМ и компактных подстанциях, где необходимо объединить несколько соединений.

  • Открытые распределительные устройства, где необходимы приложения с защитой от прикосновения

  • Промышленные предприятия, которым необходима оптимальная надежность и доступ к компонентам, находящимся под напряжением.

  • Трансформаторы на подставке и другие типы закрытых распределительных устройств.

  • Межсетевые соединения для солнечных и ветряных электростанций, где вам нужна надежность и экологичность

  • Подземные кабельные сети, а также плотные городские распределительные центры

Применение неэкранированных разъемов

Что касается неэкранированных разъемов , то их чаще всего используют в установках, где можно обеспечить безопасность, соблюдая дистанцию ​​и доступ. Вот некоторые из этих приложений:

  • Старые подстанции, построенные до появления экранированных технологий.

  • Установки с достаточным расстоянием между частями, находящимися под напряжением.

  • Внутренняя среда с низким уровнем загрязнения, где вам не нужно слишком беспокоиться о безопасности прикосновения.

  • Оборудование создано для неэкранированных переходных втулок, поскольку они более совместимы с разъемами.

Как выбрать между экранированными и неэкранированными разъемами

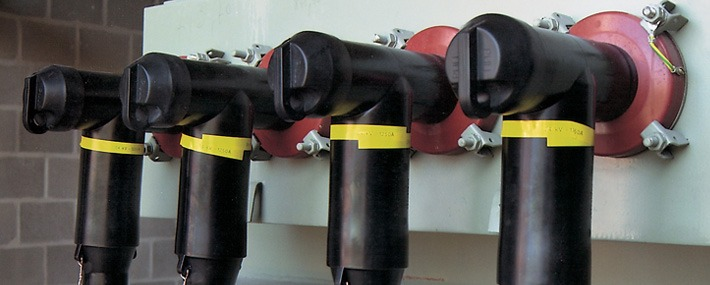

Как выбрать между экранированными и неэкранированными разъемами

Итак, теперь, когда вы понимаете, как оба разъема сочетаются друг с другом, давайте рассмотрим несколько вещей, которые вы можете учитывать при выборе между ними в целом:

Учитывайте среду установки

Во-первых, вам нужно определить, где вы устанавливаете разъемы, а также уровень контроля доступа. Экранированные разъемы хорошо подходят для использования внутри помещений, но мы не рекомендуем использовать неэкранированные разъемы где-либо внутри помещения.

Всегда отдавайте приоритет безопасности и доступу оператора.

Если место установки чувствительно и доступно, то экранированные разъемы являются идеальным выбором. Меньше всего вам нужен случайный доступ, поэтому всегда ставьте безопасность превыше всего.

Вам понадобится достаточно места?

Экранированные разъемы лучше подходят для компактных установок, где мало места. С другой стороны, мы рекомендуем работать с неэкранированными разъемами только в том случае, если вы устанавливаете их в месте с достаточным количеством свободного места.

Какой тип интерфейса оборудования?

Посмотрите совместимость разъемов. Например, в экранированных разъемах обычно используются интерфейсы типа A/B/C, тогда как неэкранированные разъемы лучше работают со старыми стандартами.

Заключение

Экранированные и неэкранированные разъемы во многом схожи. Однако разница в их сборке может легко иметь решающее значение, если вы примете во внимание и их.

Чтобы сделать правильный выбор, не забывайте следовать нашим рекомендациям и ставить безопасность и эффективность превыше всего. Если вам нужна дополнительная помощь, свяжитесь с нами в Haivol Electrical..
