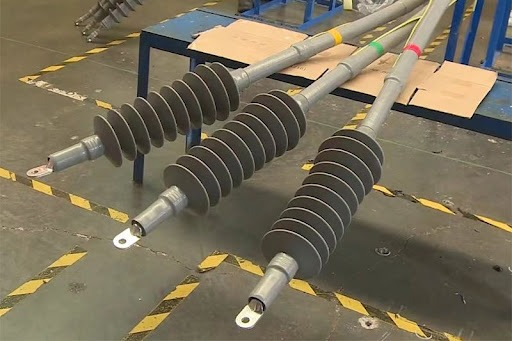

Когда дело доходит до обеспечения надежных силовых соединений, кабельные наконечники среднего напряжения идеально совместимы с технологиями холодной усадки, в первую очередь благодаря своей конструкции, которая позволяет им соответствовать различным размерам кабелей.
Однако при установке комплекта заделки кабеля среднего напряжения с компонентами холодной усадки важно соблюдать особую осторожность, чтобы избежать проблем в цепи. В этом руководстве мы рассмотрим правильный процесс установки с использованием этих термоусадочных инструментов.
Комплекты для заделки холодной усадкой — это электрические компоненты, используемые для изоляции и отделки концов кабелей среднего напряжения. Они работают в основном с кабелями напряжением от 6 кВ до 36 кВ и поставляются с такими компонентами, как:
Трубка для контроля стресса
Трубка для слежения за муравьями
Изоляционная трубка
Уплотнительные или мастичные ленты
Трубка холодной усадки
Что касается принципа работы, то технология холодной усадки обеспечивает изготовление труб со съемным предварительно расширенным сердечником. В тот момент, когда вы вытаскиваете сердечник, его материал сжимается, образуя прочное и плотное уплотнение вокруг кабеля.
Эти компоненты предпочтительнее термоусадочных комплектов, поскольку для работы с ними не нужны газовые горелки. Это означает, что вы не рискуете перегреться или возгореться. В то же время комплекты холодной усадки обеспечивают более равномерную усадку, меньший риск повреждения из-за экстремальных температур и относительно более простой процесс установки в закрытых помещениях.
Теперь, когда мы понимаем связь между комплектами заделки кабелей среднего напряжения и аксессуарами для холодной усадки, давайте рассмотрим материалы, которые вам понадобятся, чтобы процесс установки прошел без проблем.
СИЗ: Вы не можете провести процесс установки без защитного снаряжения. Поэтому приобретите изолирующие перчатки и огнестойкую одежду, чтобы обезопасить себя.
Стандартные инструменты. В качестве стандартных инструментов для установки приобретите обжимное устройство, инструмент для удаления жил, проволочную щетку, инструмент для зачистки кабеля и чистящие салфетки для подготовки и сборки оконечных устройств.
Принадлежности для комплекта: вам потребуются герметизирующие мастики, материалы для контроля напряжения, трубки холодной усадки и кабельные наконечники, которые входят в комплект самого комплекта заделки.
Дополнительные, но полезные инструменты: хотя они и не совсем необходимы, вам понадобится динамометрический ключ, чтобы правильно затянуть наконечники, а также тестер изоляции для проверки после завершения процесса.
Итак, сцена готова. У нас есть все необходимое для установки комплектов заделки кабелей среднего напряжения, поэтому начнем с самого процесса.
Прежде чем приступить к установке комплекта заделки кабеля среднего напряжения, вам необходимо провести несколько важных проверок. Вот несколько советов, которые следует учитывать:
Сначала проверьте, является ли кабель одножильным или трехжильным. Вам также следует проверить изоляционный материал, поскольку комплекты для холодной усадки обычно изготавливаются с учетом конкретных конструкций. Меньше всего вам нужно использовать неправильный изоляционный материал, поскольку это может вызвать проблемы с контролем нагрузки.
Необходимо обеспечить соответствие комплекта номинальному напряжению и физическому размеру кабеля. К счастью, производитель должен предоставить таблицу, которая поможет вам в этом, чтобы вы могли ее проверить.
Следите за признаками загрязнения, попадания влаги, механических повреждений или даже вздутия на конце кабеля. Если вы заметите какой-либо дефект, это может серьезно нарушить работу подключения и привести к сбою или частичному разряду.
Весь процесс установки необходимо выполнять в чистой и сухой среде, свободной от пыли.
Обратитесь к паспорту производителя, чтобы узнать точную длину обрезки экрана, внешней оболочки и т. д. Эта точность важна для обеспечения правильной посадки.
Разрезайте внешнюю оболочку аккуратно, не повредив металлический экран. Это контролируемое действие сохраняет электрическую и механическую целостность кабеля.
Возьмите подходящую салфетку с растворителем, чтобы удалить пыль и жир с открытой изоляции. В результате остается чистая поверхность, обеспечивающая надлежащую адгезию.
Обрежьте изоляцию кабеля до нужной длины для оголения проводника. Не забудьте быть здесь как можно более точными.
Еще раз очистите жилы проводника проволочной щеткой, чтобы удалить остатки окисления.
Тип и размер проводника должны соответствовать размеру наконечника. Несоответствие приведет к ужасному сжатию и может даже вызвать перегрев.
С помощью подходящего обжимного инструмента и матрицы вы сможете создать надежное соединение с низким сопротивлением.
После завершения обжима проверьте его, чтобы убедиться в наличии всех меток и отсутствии трещин.
Вот что касается уровней среднего напряжения: точка, где заканчивается изоляция, будет испытывать большую нагрузку. Мастики или трубки для контроля напряжения равномерно распределят это напряжение, позволяя предотвратить поломку.
Все, что вам нужно сделать, это вставить трубку для контроля напряжения, чтобы позже сформировать точную мастику. Обеспечьте также равномерное покрытие с правильным перекрытием изоляции и урезанием экрана. Кроме того, прежде чем продолжить, убедитесь, что трубка отцентрирована.
Поместите предварительно расширенную трубку на область заделки и убедитесь, что метки совмещения соответствуют рекомендуемым положениям.
Потяните внутренний сердечник и наблюдайте, как трубка равномерно сжимается по мере разматывания. Это создаст изоляционный барьер, но не забывайте следить за тем, чтобы трубка оставалась по центру и не смещалась вдоль кабеля во время усадки.
Наружные клеммы требуют дополнительной устойчивости к влаге, ультрафиолетовому излучению и другим загрязняющим веществам. Чтобы это обеспечить, нужны противослеживающие трубки.
Все, что вам нужно сделать, это вставить трубку в правильное положение и вынуть сердечник, чтобы обеспечить плотное прилегание. Вы также можете обратиться к инструкциям производителя, чтобы получить надлежащее покрытие.
Если вам нужна дополнительная герметизация, вы можете добавить уплотнительную ленту у основания – особенно для установки, выполняемой в суровых условиях.
После завершения установки мы рекомендуем выполнить несколько шагов контроля качества, чтобы обеспечить дополнительную безопасность:
Убедитесь, что все ваши компоненты правильно сжаты, выровнены и не подвергаются воздействию.
Также необходимо убедиться, что наконечник правильно обжат и прикреплен к клемме оборудования.
С помощью тестера изоляции проверьте идеальное сопротивление изоляции. Убедитесь, что клапаны находятся в пределах допустимого диапазона для типа кабеля и класса напряжения.
Ведите точный учет таких вещей, как тип подключения, размер кабеля и результаты всех тестов. Для устранения неполадок и технического обслуживания эти документы потребуются.
Даже в самой профессиональной среде важно избегать определенных ошибок, которые могут поставить под угрозу надежность вашего завершения. Вот некоторые из них, на которые стоит обратить внимание:
Если экран, изоляция или оболочка не имеют нужной длины, вы не сможете правильно подобрать компоненты концевой заделки.
Будьте осторожны, чтобы случайно не порезать, порезать или поцарапать изоляцию при снятии оболочки. Это может привести к появлению слабых мест и даже частичному разряду с течением времени.
Такие проблемы, как неэффективная обжимная стяжка и плохое сжатие, могут привести к созданию соединений с высоким сопротивлением, которые будут перегреваться во время работы.
В первую очередь, комплекты заделки кабелей среднего напряжения не требуют особого обслуживания. Тем не менее, по-прежнему важно обеспечивать периодические проверки, чтобы выявлять и устранять любые признаки ухудшения состояния.
Всегда проверяйте наличие загрязнений или изменений поверхности внутри заделки.
Ваши наружные клеммы также следует проверить на предмет загрязнения, скопления пыли и других внешних элементов.
Все компоненты должны оставаться на своих местах без каких-либо механических напряжений.
Если на каком-либо разъеме имеются следы или доступ влаги, мы рекомендуем полностью заменить его, а не ремонтировать.
Возможно, вам придется провести более широкую проверку, если вы заметите, что разные выводы в одной и той же цепи имеют одинаковые признаки износа.
Не забывайте заменять компоненты только в соответствии со спецификациями производителя.
Хотя это может показаться простым, процесс установки комплектов заделки кабелей среднего напряжения является сложным и требует большой осторожности. Однако, используя правильные инструменты и следуя шагам, которые мы изложили, вы сможете насладиться беспрепятственным процессом.
Чтобы узнать больше о комплектах заделки кабелей среднего напряжения, свяжитесь с нами в Haivol Electrical..
