Как работает ограничитель перенапряжения?

В нашем современном мире электричество питает почти каждый аспект нашей жизни.От освещения в наших домах до машин на наших заводах — наша зависимость от электрических систем неоспорима.Однако такая зависимость сопряжена с изрядной долей проблем, одной из которых является возникновение скачков напряжения.Эти скачки напряжения могут повредить электрооборудование, нарушить повседневную жизнь и даже создать угрозу безопасности.Чтобы защититься от этих перенапряжений, мы обращаемся к ограничителям перенапряжения.В этом подробном руководстве мы углубимся в мир ограничителей перенапряжения, выясним, что вызывает электрические перенапряжения, различные типы ограничителей перенапряжения, когда и как их использовать, а также

как они работают, чтобы защитить наши электрические системы.

Что вызывает электрические скачки?

Прежде чем мы углубимся в механику ограничителей перенапряжения, давайте разберемся, что приводит к скачкам напряжения.Эти скачки напряжения, также известные как скачки напряжения или скачки напряжения, представляют собой кратковременное повышение электрического напряжения в электрической системе.Они могут быть вызваны различными факторами, в том числе:

1. Молния

Одной из наиболее распространенных и разрушительных причин скачков напряжения являются удары молнии.Когда молния ударяет в здание или опору электросети, она может вызвать мощный всплеск электричества через электропроводку, повреждая или разрушая подключенные устройства и приборы.Молниезащита необходима в регионах, подверженных грозам.

2. Электрическая перегрузка.

Электрические перегрузки возникают, когда в цепи имеется чрезмерная потребность в электроэнергии.Это может произойти, когда к одной цепи подключено слишком много приборов или устройств, что превышает ее мощность.Перегрузки могут привести к перегреву и скачкам напряжения, что может привести к повреждению оборудования.

3. Затемнение

Восстановление электроснабжения после отключения электроэнергии иногда может привести к внезапному скачку напряжения.Это известно как всплеск затемнения.Хотя он может быть не таким мощным, как скачок напряжения, вызванный молнией, он все же может нанести вред подключенным устройствам.

Что такое ограничитель перенапряжения высокого напряжения?

Ограничитель перенапряжения высокого напряжения, обычно называемый устройством защиты от перенапряжений, ограничителем перенапряжения или грозозащитным разрядником, представляет собой устройство, предназначенное для защиты электрических систем и подключенного оборудования от скачков и скачков напряжения.Эти устройства работают, отводя избыточную электрическую энергию от системы, предотвращая ее попадание и повреждение чувствительных компонентов.

Существует несколько типов ограничителей перенапряжения высокого напряжения, каждый из которых предназначен для конкретного применения:

1. Распределительные разрядники

Распределительные разрядники обычно устанавливаются на опорах или на подстанциях для защиты распределительных трансформаторов и линий электропередачи от ударов молнии и других скачков напряжения.Они имеют решающее значение для защиты более широкой электрической сети.

2. Станционные разрядники

Станционные разрядники применяются на электрических подстанциях для защиты высоковольтных трансформаторов и распределительных устройств.Они могут выдерживать более высокие уровни энергии, чем распределительные разрядники, и играют решающую роль в поддержании стабильности электрической сети.

3. Промежуточные разрядники

Промежуточные разрядники применяются в местах перехода от высоковольтных линий электропередачи к низковольтным распределительным линиям.Они обеспечивают дополнительный уровень защиты, предотвращающий распространение скачков напряжения дальше по сети.

Когда вы будете использовать ограничитель перенапряжения?

• Коммерческие и промышленные объекты. Предприятия и промышленные объекты полагаются на ограничители перенапряжения для защиты чувствительного оборудования, систем управления и электронного оборудования.Скачок может нарушить работу и привести к дорогостоящим простоям.

• Коммунальные предприятия и электростанции. Коммунальные компании и электростанции используют ограничители перенапряжения для защиты своей инфраструктуры и предотвращения повреждения трансформаторов, распределительных устройств и других критически важных компонентов.

• Центры обработки данных. В центрах обработки данных размещаются серверы и сетевое оборудование, которые хранят и обрабатывают огромные объемы информации.Ограничители перенапряжения незаменимы для обеспечения бесперебойной работы центра обработки данных.

• Медицинские учреждения. Больницам и медицинским учреждениям требуется защита от перенапряжения для защиты медицинского оборудования, записей пациентов и критически важных систем.




Как работает ограничитель перенапряжения высокого напряжения?

Понимание того, как работает ограничитель перенапряжения, имеет решающее значение для понимания его роли в защите электрических систем.Основным компонентом ограничителя перенапряжения, отвечающим за его работу, является металлооксидный варистор (MOV).MOV — это полупроводниковое устройство, которое имеет высокое сопротивление при нормальном рабочем напряжении, но быстро становится проводящим при воздействии чрезмерного напряжения.

При возникновении перенапряжения или скачка напряжения MOV внутри ограничителя перенапряжения обнаруживает повышенное напряжение.Как только напряжение превышает определенный порог, MOV начинает проводить ток, обеспечивая путь с низким сопротивлением для избыточной электрической энергии.Это эффективно отводит перенапряжение от защищаемого оборудования в систему заземления, где оно безвредно рассеивается в земле.

Кроме того, ограничители перенапряжения часто включают в себя другие компоненты, такие как газоразрядные трубки и искровые разрядники, которые дополнительно помогают рассеивать и отводить перенапряжения.Вместе эти компоненты гарантируют, что ограничитель перенапряжений поглощает и нейтрализует избыточную энергию, прежде чем она сможет достичь подключенных устройств и повредить их.

Как установить ограничитель перенапряжения высокого напряжения?

Правильная установка ограничителя перенапряжения имеет решающее значение для его эффективности.Вот основные этапы установки ограничителя перенапряжения:

1. Оценка: Начните с проведения тщательной оценки рисков электрической системы, чтобы определить потенциальные источники перенапряжений и критическое оборудование, требующее защиты.

2. Выбор: выберите подходящий тип ограничителя перенапряжения (распределительный, подстанционный или промежуточный) на основе оценки и конкретных потребностей вашей электрической системы.

3. Расположение: установите ограничители перенапряжения в стратегических точках системы, например, рядом с чувствительным оборудованием или на входе в систему электроснабжения.Следуйте рекомендациям производителя по рекомендуемым местам установки.

4. Проводка: Правильно подсоедините ограничитель перенапряжения к электрической системе.Обычно это предполагает подключение ограничителя перенапряжения параллельно оборудованию или цепи, которую вы хотите защитить.

5. Заземление: Убедитесь, что ограничитель перенапряжений правильно заземлен.Заземление обеспечивает путь для безопасного рассеивания избыточной энергии.

6. Тестирование: после установки проведите тесты для проверки функциональности ограничителя перенапряжения.Регулярное тестирование и техническое обслуживание необходимы для обеспечения постоянной защиты.




Как правильно выбрать ограничитель перенапряжения?

Выбор подходящего ограничителя перенапряжения для вашего конкретного применения имеет решающее значение.Вот ключевые факторы, которые следует учитывать при выборе ограничителя перенапряжения:

1. Оценка рисков

Проведите комплексную оценку рисков для выявления потенциальных источников скачков напряжения и критического оборудования, требующего защиты.Учитывайте такие факторы, как местоположение, местный климат и уязвимость оборудования.

2. Максимальное непрерывное рабочее напряжение (MCOV)

MCOV — это максимальный уровень напряжения, при котором ограничитель перенапряжения может работать непрерывно, не выходя из строя.Выберите ограничитель перенапряжения с номиналом MCOV, который значительно превышает нормальное рабочее напряжение вашей системы.

3. Бюджетные ограничения

Хотя важно инвестировать в защиту от перенапряжений, бюджетные ограничения могут повлиять на ваш выбор.Выбирайте ограничители перенапряжения, которые обеспечивают адекватную защиту в рамках вашего бюджета.Помните, что стоимость замены поврежденного оборудования может значительно превышать стоимость защиты от перенапряжения.

Краткое содержание

В мире, питающемся электричеством, защита наших электрических систем от скачков напряжения имеет первостепенное значение.Ограничители перенапряжения с металлооксидными варисторами и другими компонентами играют решающую роль в защите наших домов, предприятий и критически важной инфраструктуры от разрушительного воздействия электрических скачков.Понимая причины перенапряжений, типы доступных ограничителей перенапряжения, а также способы их правильного выбора и установки, мы можем обеспечить надежность и безопасность наших электрических систем.Независимо от того, являетесь ли вы домовладельцем, стремящимся защитить свою электронику, или коммунальной компанией, обеспечивающей безопасность электросети, ограничители перенапряжения являются жизненно важной линией защиты от непредсказуемых сил электричества.Уделяйте приоритетное внимание электробезопасности и позвольте разрядникам перенапряжения стать вашей защитой от непредвиденных обстоятельств.

Часто задаваемые вопросы

Вопрос: Что такое ограничитель перенапряжения и какова его основная цель?

О: Разрядник для защиты от перенапряжений, также известный как устройство защиты от перенапряжений или грозозащитный разрядник, представляет собой устройство, предназначенное для защиты электрических систем и подключенного оборудования от скачков или скачков напряжения.Его основная цель — отвести избыточную электрическую энергию от системы, предотвращая повреждение чувствительных компонентов.

Вопрос: Скачки напряжения – обычное явление?

О: Да, скачки напряжения довольно распространены.Они могут возникнуть из-за различных факторов, включая удары молнии, электрические неисправности и нарушения в сети.Эти скачки напряжения могут потенциально повредить или вывести из строя электрооборудование.

Вопрос: Как ограничители перенапряжения защищают от ударов молнии?

Ответ: Ограничители перенапряжения защищают от ударов молнии, обеспечивая путь с низким сопротивлением для прохождения избыточной электрической энергии.Это предотвращает попадание скачков напряжения и повреждение подключенного оборудования.

Вопрос: Можно ли использовать ограничители перенапряжения в жилых помещениях?

Ответ: Да, ограничители перенапряжения обычно используются в жилых помещениях для защиты приборов, электроники и ценного оборудования от скачков напряжения.Они особенно полезны в регионах, подверженных ударам молний.

Вопрос: Какие типы ограничителей перенапряжения доступны и чем они отличаются?

Ответ: Существует три основных типа ограничителей перенапряжения: распределительные разрядники, станционные разрядники и промежуточные разрядники.Они различаются по области применения и уровням напряжения, с которыми они могут работать.Распределительные разрядники защищают низковольтные распределительные линии, а станционные разрядники используются на подстанциях для защиты высоковольтных линий.Промежуточные разрядники устанавливаются в местах перехода между линиями высокого и низкого напряжения.

Вопрос: Являются ли ограничители перенапряжения разовой инвестицией или они требуют обслуживания?

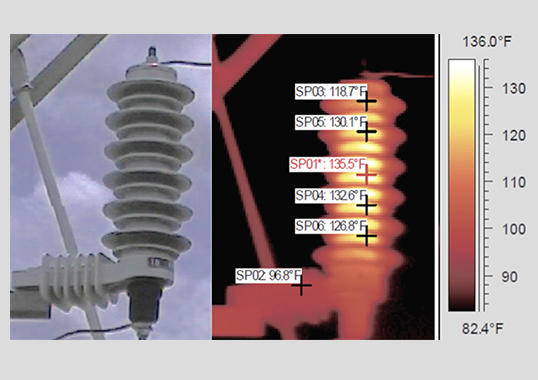

О: Ограничителям перенапряжения может потребоваться периодическое обслуживание и проверка, чтобы гарантировать их непрерывную работу.Регулярные проверки и испытания помогают убедиться в том, что ограничитель перенапряжений по-прежнему способен обеспечивать защиту.

Вопрос: Могут ли ограничители перенапряжения предотвратить все виды электрических повреждений?

Ответ: Хотя ограничители перенапряжения очень эффективны для защиты от скачков и скачков напряжения, они не могут предотвратить все виды электрических повреждений.Они в первую очередь предназначены для защиты от внезапного повышения напряжения, но могут не защитить от других проблем, таких как устойчивое перенапряжение или перебои в подаче электроэнергии.

Вопрос: Какова роль заземления при установке ограничителя перенапряжения?

Ответ: Заземление необходимо при установке ограничителя перенапряжения, поскольку оно обеспечивает безопасный путь для рассеивания избыточной электрической энергии в землю.Правильное заземление гарантирует правильную работу ограничителя перенапряжения.

Вопрос: Можно ли использовать ограничители перенапряжения в сочетании с другими мерами защиты?

О: Да, ограничители перенапряжения часто используются вместе с другими защитными мерами, такими как автоматические выключатели и предохранители, для обеспечения комплексной защиты электрической системы.Эти совместные усилия повышают общую надежность и безопасность системы.

Вопрос: Как мне выбрать подходящий ограничитель перенапряжения для моего конкретного применения?

Ответ: Чтобы выбрать правильный ограничитель перенапряжений, проведите оценку рисков для выявления потенциальных источников перенапряжений и критически важного оборудования.Учитывайте такие факторы, как максимальное непрерывное рабочее напряжение (MCOV) и ограничения вашего бюджета.Консультация с квалифицированным специалистом-электриком также может помочь вам принять обоснованное решение.
