15kv 600A T Type Connector Кабельные аксессуары

Разъемные разъемы и комплекты типа IEEE

Представительский стандарт

EN 50181 Втулки втычного типа от 1 кВ до 52 кВ и от 250 А до 2,5 кА для оборудования, отличного от трансформаторов с жидким диэлектриком.
EN 50180 Вводы от 1 кВ до 36 кВ и от 250 А до 3,15 кА для трансформаторов с жидким диэлектриком
HD629.1 Требования к испытаниям аксессуаров для силовых кабелей с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: кабели с экструдированной изоляцией
IEC 60502.4 Кабели силовые с экструдированной изоляцией и их аксессуары для номинального напряжения от 1 кВ (U = 1,2 кВ) до 30 кВ (U = 36 кВ) — часть 4: требования к испытаниям аксессуаров для кабеля с номинальным напряжением от 6 кВ до 30 кВ (U = 36кВ）
lEC60099 Ограничители перенапряжений из оксида металла без зазоров для acsystems
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем
IEEE 386 Система разъемных разъемов с изоляцией для системы распределения электроэнергии выше 600 В
Металлооксидные разрядники GB11032 без зазоров для acsystem
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем

Характеристики напряжения

Текущий   характеристики

Прикладное решение разъемных разъемов типа IEEE

15кВ 600А/20кВ 600А Т-образный разъем

Описание типа

Краткое содержание

Соединитель Т-типа полностью изолирован, полностью герметичен, используется для подземного соединения высоковольтного кабеля, такого как   Трансформатор американского шкафного типа, кольцевой главный блок и   кабельная ответвительная коробка.Непрерывный рабочий ток составляет 600 А, подключите кабель соответствующих спецификаций. Для удобства и быстрого поиска неисправности установите индикатор потенциала на контрольной точке, а также можете установить индикатор неисправности кабеля.
Когда разъем типа T соединяется с преобразованием нагрузки 600A/200A   разъем, он может преобразовать линию 600A в линию 200A, затем подключиться к разъему локтевого типа 200A и разъему локтевого типа с разрядником перенапряжения.

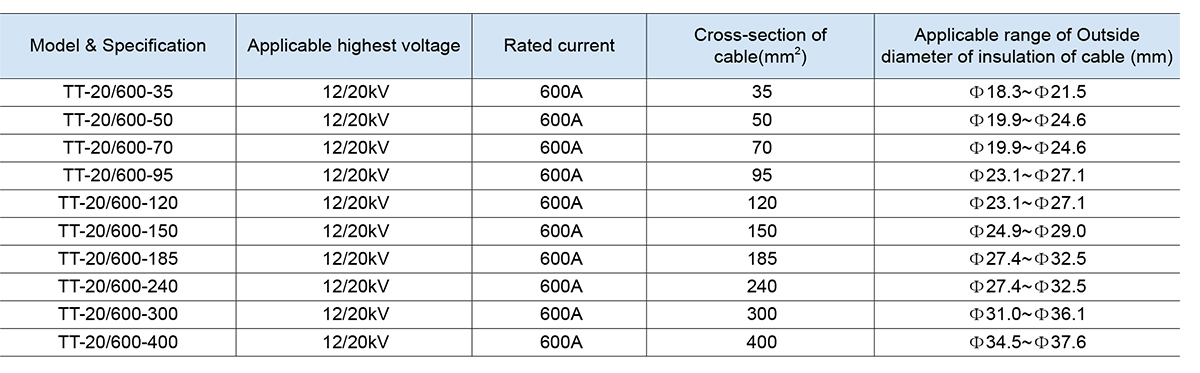

Модель и спецификация

Стандартная упаковка

Корпус Т-образного соединителя
Конус напряжения
Инструкция по эксплуатации
Сертификат соответствия
Обжимные клеммы
Болтовая шпилька
Силиконовая смазка
Изоляционная вилка
(включая полупроводящую торцевую крышку)
Пылезащитный колпачок
Полотенца

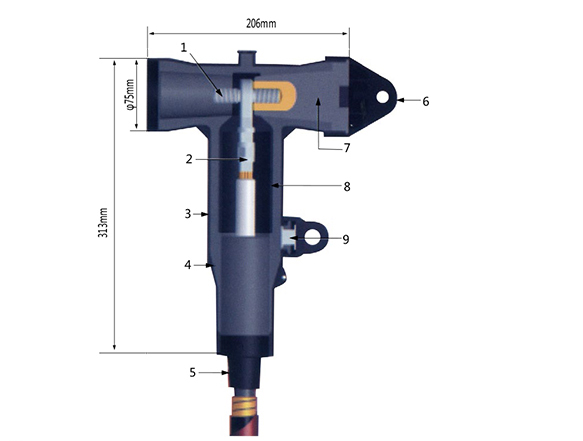

Краткое содержание
1. Болтовая шпилька: используются болты из нержавеющей стали для обеспечения плотного прилегания проводника и втулки.
2. Изолирующий слой: специальная формула и технология смешивания для обеспечения высокого качества сборной резины EPDM.
3. Внутренний полупроводящий слой: сборный внутренний полупроводящий слой для эффективного контроля напряжения электрического поля.
4. Внешний полупроводящий слой: сборный внешний полупроводящий слой плотно прилегает к изоляционному слою и обеспечивает заземление внешнего полупроводящего слоя.
5. Изолирующая заглушка: изолирующая заглушка из эпоксидной смолы с металлическими деталями с резьбой для обеспечения тесного взаимодействия со шпилькой.
6. Полупроводящая торцевая крышка: запечатайте конец кабельного разъема, чтобы устройство имело полноэкранную и полностью герметичную функцию.
7. Конус напряжения: Различный размер конуса напряжения с использованием кабельных соединителей для обеспечения гидроизоляции и снятия напряжения кабеля.
8. Отверстие для заземления: предварительно подключено к внешнему экрану для подключения заземляющего провода.
9. Клеммы: все медные или медные и алюминиевые обжимные клеммы для медного или алюминиевого проводника.
10. Тест напряжения: он используется для проверки того, электрифицирована ли линия или нет, и используется индикатор реального времени.

Теплые советы:
При заказе, пожалуйста, укажите модель продукта, уровень напряжения, уровень тока, материал кабеля, поперечное сечение кабеля, есть ли устройство отображения в реальном времени.
Если у пользователей есть особые требования, укажите это в договоре.
