15 кВ, 25 кВ/35 кВ, 200 А, коленчатый соединитель

Разъемные разъемы и комплекты типа IEEE

Представительский стандарт

EN 50181 Втулки втычного типа от 1 кВ до 52 кВ и от 250 А до 2,5 кА для оборудования, отличного от трансформаторов с жидким диэлектриком.
EN 50180 Вводы от 1 кВ до 36 кВ и от 250 А до 3,15 кА для трансформаторов с жидким диэлектриком
HD629.1 Требования к испытаниям аксессуаров для силовых кабелей с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: кабели с экструдированной изоляцией
IEC 60502.4 Кабели силовые с экструдированной изоляцией и их аксессуары для номинального напряжения от 1 кВ (U = 1,2 кВ) до 30 кВ (U = 36 кВ) — часть 4: требования к испытаниям аксессуаров для кабеля с номинальным напряжением от 6 кВ до 30 кВ (U = 36кВ）
lEC60099 Ограничители перенапряжений из оксида металла без зазоров для acsystems
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем
IEEE 386 Система разъемных разъемов с изоляцией для системы распределения электроэнергии выше 600 В
Металлооксидные разрядники GB11032 без зазоров для acsystem
JB/T 8952 Металлооксидные разрядники в полимерном корпусе без зазоров для систем

Характеристики напряжения

Текущий   характеристики

Прикладное решение разъемных разъемов типа IEEE

15 кВ, 25 кВ/35 кВ, 200 А, коленчатый соединитель

Краткое содержание

Разъемный разъем полностью изолирован, полностью герметичный разъем, широко используется в наружном распределительном трансформаторе, трансформаторе американского шкафного типа, кольцевом основном блоке и   кабельная ответвительная коробка, подземные трансформаторы и другое электрооборудование. Он может быть установлен на отходящей линии Т-образного соединителя 200 А, шине 200 А, однопроходной (двойного типа) аппаратной втулке и соединителе преобразования нагрузки американского трансформатора шкафного типа.
Контрольные точки могут быть установлены в режиме реального времени для проверки заряженного состояния оборудования, а также для удовлетворения требований ядерной фазы.
Материал для гашения дуги токопроводящего стержня, его можно заряжать в рабочем состоянии, но нельзя отключать ток короткого замыкания;может использоваться в качестве переключателя нагрузки для открытия тока 200А.
Применяется для кабеля из сшитого полиэтилена сечением 25 мм² ~ 400 мм².

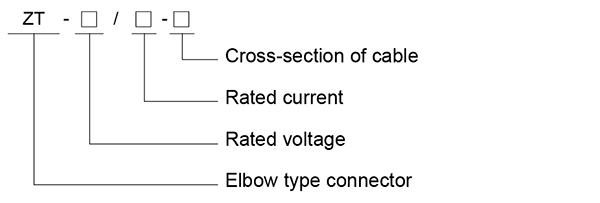

Описание типа

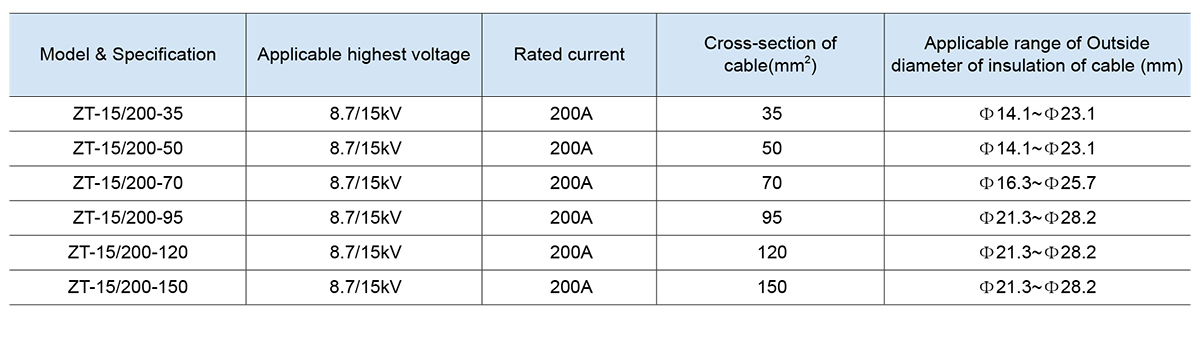

Модель и спецификация 15 кВ

Модель и спецификация 25 кВ

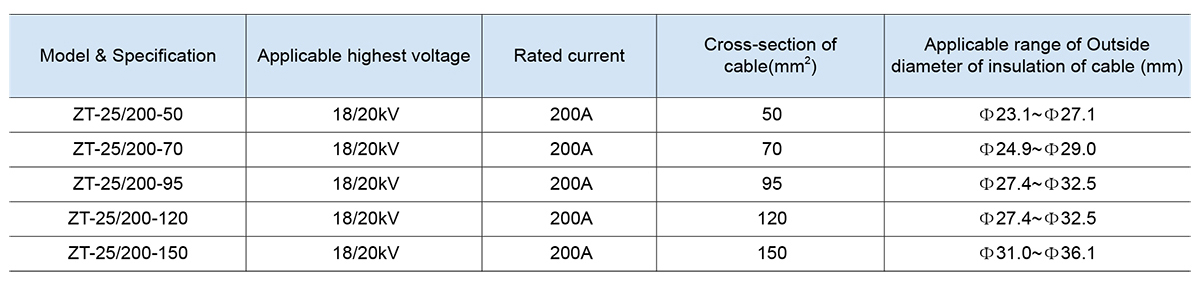

Модель и спецификация 35 кВ

Стандартная упаковка

Штепсельная вилка
Силиконовая смазка
Инструкция по эксплуатации
Гаечный ключ
Полотенца
Корпус разъема, крышка контрольной точки,
Провод заземления
Обжимные клеммы
Сертификат соответствия

Товарная накладная

15 KV: 3 шт./коробка Вес: 3 кг Размер коробки: 24,5 см × 21 см × 21 см
25 KV: 3 шт./коробка Вес: 9 кг Размер коробки: 34см×27см×21см
35 KV: 1 шт./коробка Вес: 5 кг Размер коробки: 28см×28см×10см

Структура продукта

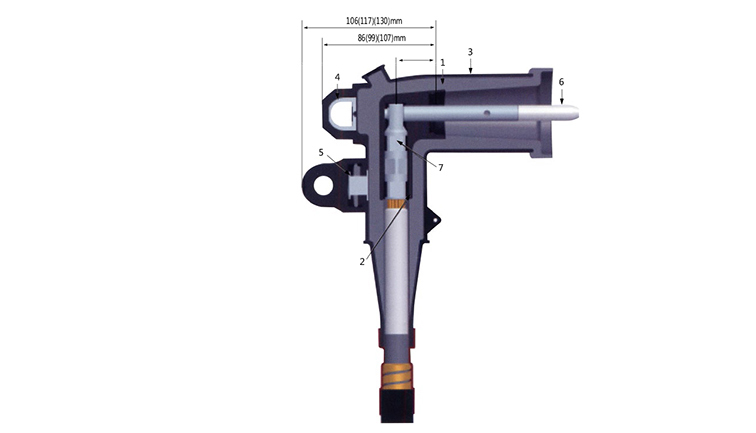

1. Рабочее кольцо: цельное рабочее кольцо из литой нержавеющей стали с фиксирующей точкой с пружинным зажимом.
2. Изоляционный слой: специальная формула и технология смешивания для обеспечения высокого качества сборных конструкций.   резина
3. Внутренний полупроводящий слой: сборный внутренний полупроводящий слой для эффективного контроля напряжения электрического поля.
4. Внешний полупроводящий слой: сборный внешний полупроводящий слой плотно прилегает к изоляционному слою и обеспечивает заземление внешнего полупроводящего слоя.
5. Дугогасительный стержень: луженый медный стержень с функцией гашения дуги. Используйте гаечный ключ, чтобы вкрутить его в токопроводящее соединение в устройстве.
6. Клеммы: все медные или медные и алюминиевые обжимные клеммы для медного или алюминиевого проводника.
7. Тест напряжения: он используется для проверки того, электрифицирована ли линия или нет, и используется индикатор реального времени.

Теплые советы:
При заказе, пожалуйста, укажите модель продукта, уровень напряжения, уровень тока, материал кабеля, поперечное сечение кабеля, есть ли устройство отображения в реальном времени.
Если у пользователей есть особые требования, укажите это в договоре.
