Функция разъединителя (изолированный выключатель)

Разъединитель является одним из наиболее часто используемых электроприборов в высоковольтных распределительных устройствах. Как следует из названия, он действует как изолятор в цепи.Его принцип работы и структура относительно просты.Однако из-за большого количества применений и высоких требований к надежности это очень большое влияние на проектирование, создание и безопасную эксплуатацию электростанции.Главной особенностью выключателя является то, что он не имеет потенциала гашения дуги и может размыкать и замыкать цепь только при отсутствии тока нагрузки.

Основное приложение

1) После открытия установите надежный изоляционный зазор и отделите оборудование или линии, которые необходимо отремонтировать, от источника питания с очевидной точкой отключения, чтобы обеспечить безопасность ремонтного персонала и оборудования.

2) В соответствии с потребностями операции измените строку.

3) Его можно использовать для разделения и объединения малых токов в цепи, таких как зарядный ток втулок, шин, разъемов, коротких кабелей, ток емкости коммутационного конденсатора, выравнивающего напряжение, циркулирующий ток во время двойного переключения шины и ток возбуждения трансформатора напряжения Жд.

4) В зависимости от конкретных условий различных типов конструкции его можно использовать для разделения и объединения тока возбуждения холостого хода трансформатора с необходимой мощностью.

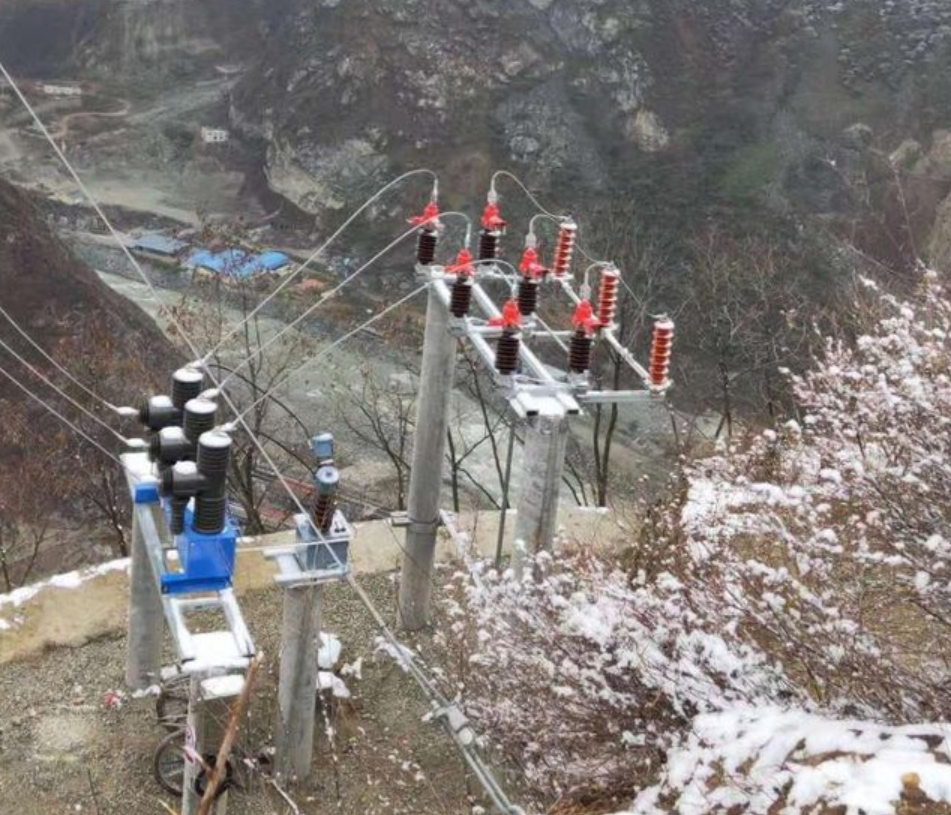

Высоковольтный разъединитель (изолирующие выключатели) можно разделить на наружные высоковольтные изолирующие выключатели и внутренние высоковольтные изолирующие выключатели в соответствии с их различными способами установки.Наружный высоковольтный разъединитель относится к высоковольтному разъединителю, который может противостоять воздействию ветра, дождя, снега, грязи, конденсата, льда и сильного инея и подходит для установки на террасе.В зависимости от конструкции опоры изоляции ее можно разделить на разъединитель с одной колонной, разъединитель с двумя колоннами и разъединитель с тремя колоннами.Среди них одноколонный выключатель непосредственно использует вертикальное пространство в качестве электрической изоляции трещины под контактной шиной.Следовательно, у него есть очевидные преимущества, заключающиеся в том, что он экономит площадь, уменьшает количество проводов и имеет четкое состояние открытия и закрытия.В условиях передачи сверхвысокого напряжения эффект экономии площади становится более значительным после установки на подстанции одностоечного разъединителя.Изолирующие выключатели в основном используются в низковольтных терминальных системах распределения электроэнергии, таких как дома и здания, в низковольтном оборудовании.Основная функция: разрыв и соединение линий с нагрузкой

Функции

1. При капитальном ремонте электрооборудования предусмотрен электрический отсек, который является очевидной точкой отключения для обеспечения личной безопасности обслуживающего персонала.

2. Разъединители не могут работать с нагрузкой: они не могут работать с номинальной или большой нагрузкой, ток нагрузки и ток короткого замыкания не могут быть разделены или объединены, но выключатели с дугогасительной камерой могут работать с малой нагрузкой и без нагрузки. схема.

3. При обычном режиме передачи электроэнергии: сначала замкните разъединитель, затем замкните автоматический выключатель или выключатель нагрузки;Во время отключения питания: сначала отключите автоматический выключатель или выключатель нагрузки, а затем отключите разъединитель.

4. Выбор такой же, как и у другого электрооборудования, а его номинальное напряжение, номинальный ток, динамический стабильный ток, термически стабильный ток и т. д. должны соответствовать потребностям случая использования.

Функция разъединителя заключается в отключении цепи без тока нагрузки.Убедитесь, что проверяемое оборудование и источник питания имеют очевидную точку отключения, чтобы обеспечить безопасность обслуживающего персонала.Разъединитель не имеет специального устройства гашения дуги для отключения тока нагрузки и тока короткого замыкания.Следовательно, он должен быть в состоянии, когда цепь отключена автоматическим выключателем. Только в этом случае можно использовать разъединитель.
