Информация в режиме реального времени: как наш высоковольтный ограничитель перенапряжения следующего поколения снижает риск перенапряжения почти до нуля

Введение: Постоянная угроза перенапряжения

Удары молний, ​​коммутационные операции и неисправности энергосистемы могут вызывать переходные перенапряжения, которые значительно превышают диэлектрическую прочность электрооборудования. На протяжении десятилетий ограничители перенапряжения служили первой линией защиты. Однако цель отрасли изменилась от простого «отвода» всплесков к полной нейтрализации риска, который они представляют. В этой статье в режиме реального времени представлен взгляд на то, как наша конструкция следующего поколения достигает цели, обеспечивающей практически нулевой риск.

Основная технология: суть дела – усовершенствованные металлооксидные варисторы (MOV)

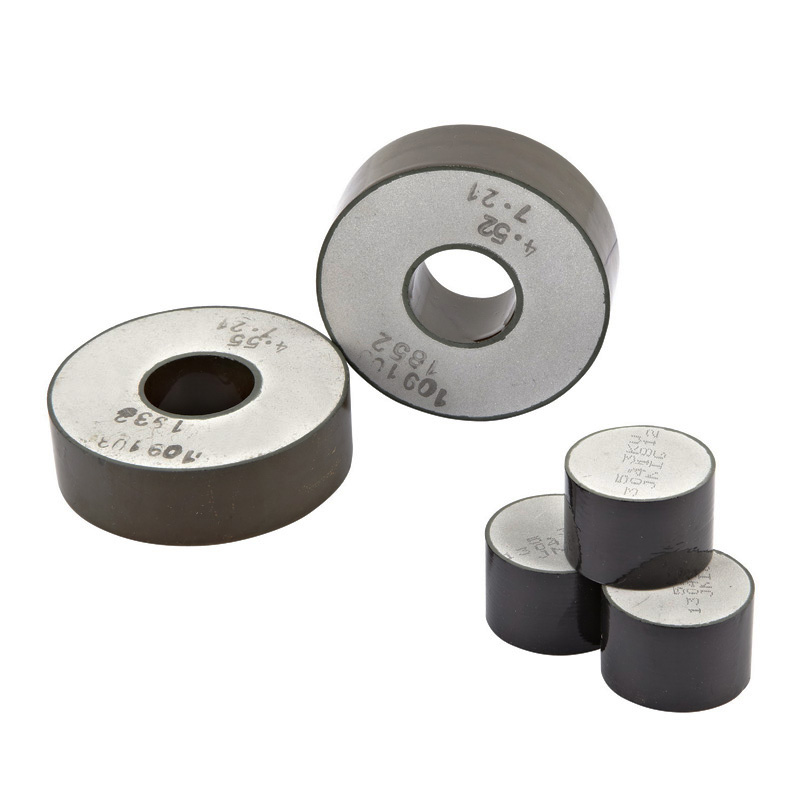

Краеугольным камнем эффективности нашего разрядника является тщательно спроектированный блок из зерен оксида цинка (ZnO). В отличие от традиционного карбида кремния, наши MOV-диски обладают исключительно нелинейной характеристикой напряжения-тока.

· Сверхбыстрый отклик: переход из состояния с высоким импедансом (изолятор) в состояние с высокой проводимостью (проводник) происходит за наносекунды, что намного быстрее, чем время нарастания большинства переходных перенапряжений. Это гарантирует, что скачок напряжения будет ограничен до того, как он сможет распространиться и повредить оборудование, расположенное ниже по потоку.

· Высокая способность поглощения энергии: наша запатентованная формула и процесс спекания создают более плотную и однородную зернистую структуру. Это позволяет каждому диску поглощать значительно больше джоулевой энергии (например, номинальное напряжение 4–5 кДж/кВ) без ухудшения качества, эффективно справляясь даже с самыми серьезными и длительными перенапряжениями.

· Стабильная производительность в течение долгого времени: усовершенствованные легирующие элементы обеспечивают минимальное «старение» или изменение производительности при постоянном рабочем напряжении, что является критическим фактором для долгосрочной надежности.

Многогранное снижение рисков: подход системной инженерии

Достижение «почти нулевого» риска требует большего, чем просто превосходный MOV; для этого требуется целостный дизайн, учитывающий все потенциальные виды отказов.

1. Превосходное уплотнение и терморегуляция.

Попадание влаги является основной причиной выхода из строя разрядника. Особенности нашей конструкции:

· Система тройного уплотнения: сочетание алюминиевых диафрагм, сваренных лазером, высококачественных уплотнительных колец и заполнения инертным газом создает герметичное уплотнение, гарантирующее пожизненную защиту от влаги и загрязнений.

· Оптимизированное рассеивание тепла: полимерный корпус отличается не только малым весом и устойчивостью к загрязнениям. Его ребристая конструкция максимально увеличивает площадь поверхности, обеспечивая эффективное охлаждение при непрерывной работе и после скачков напряжения. Это предотвращает тепловой разгон — распространенный механизм отказа, при котором накопление тепла приводит к катастрофической деградации MOV.

2. «Цифровой щит»: интегрированный интеллектуальный мониторинг

Вы не можете управлять тем, что не измеряете. Наш дополнительный интегрированный терминал мониторинга (IMT) превращает разрядник из пассивного компонента в активный сетевой актив.

· Анализ тока утечки: IMT постоянно анализирует резистивную составляющую тока утечки, ключевой индикатор старения и состояния MOV.

· Счетчик событий перенапряжения: регистрирует величину, дату и время каждого значительного события разряда.

· Оповещение в режиме реального времени: данные могут передаваться через протоколы Интернета вещей, предоставляя операторам сетей информацию в режиме реального времени о состоянии разрядника и уровнях нагрузки в их сети, что позволяет проводить профилактическое обслуживание.

3. Скоординированная конструкция защиты

Разрядник не работает в вакууме. Наша техническая поддержка включает в себя исследования на уровне системы для обеспечения оптимальной координации защиты. Тщательно выбирая номинальное напряжение разрядника и уровень защиты относительно BIL (базового уровня изоляции) защищаемого оборудования, мы создаем «защитную зону», в которой перенапряжение гарантированно ограничивается безопасным значением.

Показательный пример: реальные данные о производительности

Во время недавней установки на ветреной береговой подстанции группа наших разрядников подверглась прямому удару молнии. Данные о событии, полученные от IMT, показали:

· Импульсный ток: 25 кА, форма волны 8/20 мкс.

· Остаточное напряжение: успешно ограничено до уровня, на 25 % ниже BIL трансформатора.

· Статус после события: Показания тока утечки вернулись к исходным значениям, существовавшим до скачка напряжения, что подтверждает отсутствие ухудшения. Актив оставался в эксплуатации без необходимости немедленной проверки.

Это демонстрирует переход от надежды на то, что разрядник сработает, к поддающимся проверке и подтвержденным данными доказательствам его безупречной работы.

Заключение: новое определение стандарта защиты

На вопрос о снижении риска перенапряжения почти до нуля отвечает не один чудодейственный компонент, а синергетический подход:

· Передовое материаловедение в ядре MOV.

· Прочная механическая и термическая конструкция, обеспечивающая устойчивость к воздействию окружающей среды.

· Цифровой интеллект для практической аналитики и прогнозных возможностей.

Объединив эти три основных принципа, наши высоковольтные ограничители перенапряжения нового поколения выходят за рамки простой защиты. Они становятся основополагающим элементом для построения более устойчивой, наблюдаемой и надежной интеллектуальной сети.
