Аварийный ремонт сломанных бетонных опор на сетях среднего напряжения

Energias de Portugal-Distribuição, основной португальский DSO, работал над передовой практикой, чтобы восстановить электроэнергию в чрезвычайных ситуациях и минимизировать продолжительность связанных с ними отключений.Были найдены различные решения для сокращения времени простоя, которые затем были включены в План операций и процедуры EDP для кризисных ситуаций.В этом отредактированном вкладе в INMR за 2015 год Витора Мигеля Рибейро и Томаса Андресена Абреу из EDP обсуждались критерии, лежащие в основе усилий по смягчению последствий сбоев в сети среднего напряжения, и было представлено индивидуальное решение для аварийного и планового обслуживания.

Решение аварийных сломанных бетонных столбов было разработано для быстрой замены поврежденных столбов и обеспечения временного ремонта бетонных столбов, которые сломались на 2/3 их высоты над землей.Критерии EDP для приемлемого решения в этих ситуациях включали необходимость гибкости, простоты хранения и возможности сборки без тяжелой техники.Он также должен был допускать ручную транспортировку или использование небольшого пикапа до места сборки.Наконец, комплект должен был вмещать различные проводники сечением до 160 мм2, а также соответствовать национальному стандарту EN 50341. Комплект сломанных бетонных столбов был решением, которое отвечало всем этим требованиям.

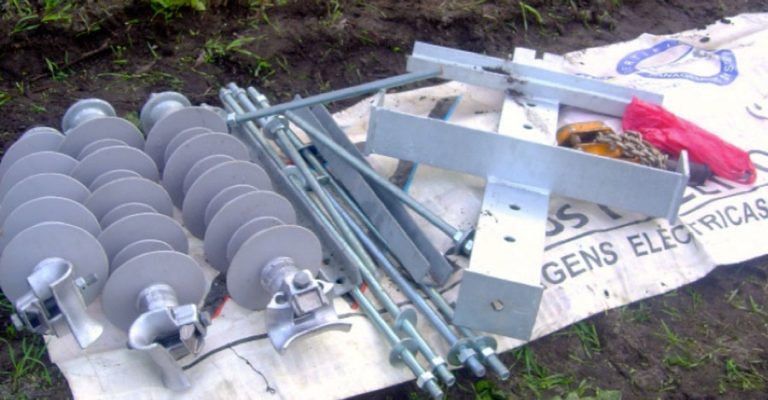

Рис. 1: Комплект сломанных бетонных столбов.

Модульная конструкция подходит для столбов различных размеров, обеспечивая при этом удлинение от места поломки на 1 м, когда столб ломается вблизи верхнего конца.Он может использоваться с проводниками сечением до 160 мм2 и выдерживает общую горизонтальную нагрузку 1000 даН и вертикальную нагрузку 1100 даН.Установка комплекта показана на рис. 2.

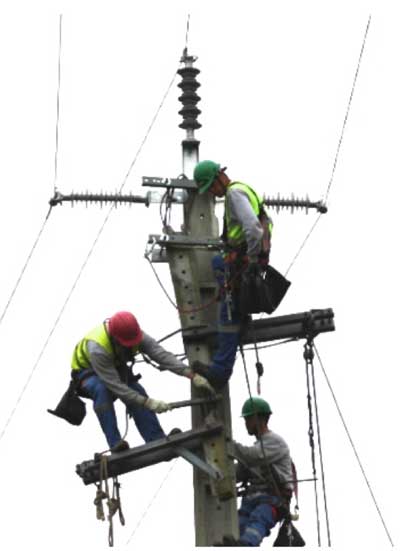

Рис. 2: Решение для сломанных бетонных столбов.

Комплект аварийного столба хранится на полках, и для каждого из них имеется отдельная коробка со всеми аксессуарами, необходимыми для установки на столб.EDP ​​Distribuição уже разместила такие комплекты в стратегически важных местах по всей Португалии, готовые к использованию в случае чрезвычайной ситуации.Это решение должно быть готово к установке в короткие сроки, что позволяет сократить любые длительные простои, а также значительную стоимость генераторов.

Аварийный комплект Pole-Top

Аварийный комплект Pole-Top был разработан компанией K-Line Insulators (KLI) в сотрудничестве с EDP-Distribuição для быстрого восстановления конструкций линий электропередач, поврежденных ураганами.Этот индивидуальный комплект был разработан для поддержки трехфазных опорных изоляторов для касательных и небольших угловых конструкций, но также подходит для непосредственного монтажа на конструкции с использованием сквозных болтов или путем зажима вокруг конструкции (см. рис. 3 и 4).Такой выбор вариантов монтажа делает комплект при минимальном количестве компонентов не только универсальным, но и простым и быстрым в установке.

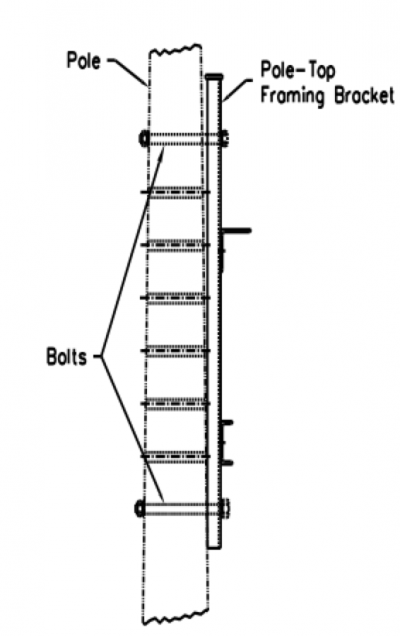

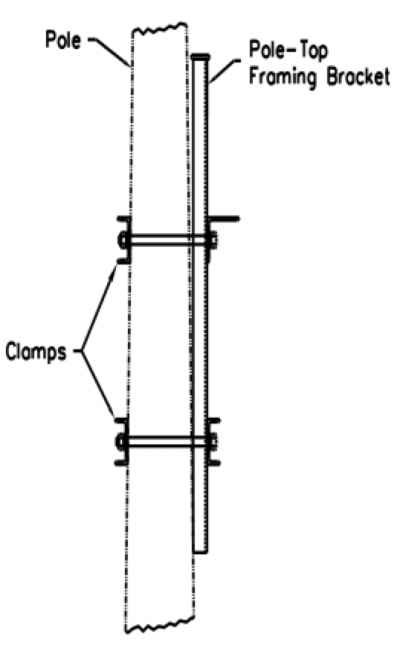

Рис. 3: Сквозные болты.	Рис. 4: Зажимные болты.

Комплект предназначен в основном для временного ремонта механического повреждения вершины мачты, но при необходимости может оставаться в эксплуатации в течение более длительного периода времени.Чтобы сохранить относительно легкий кронштейн каркаса на вершине мачты, в конструкции использовались стандартные профили из конструкционной стали.Благодаря небольшому весу кронштейна потребуется только легкое оборудование, и это обеспечит легкий доступ к большинству мест, где может произойти отказ опоры.

Центральный элемент кронштейна представляет собой С-образный профиль, достаточно прочный для поперечных и продольных нагрузок, а также пригодный для монтажа на плоских или круглых поверхностях.Горизонтальный элемент для двух внешних фаз представляет собой металлический уголок, способный выдерживать вертикальные и продольные нагрузки.Кронштейн оцинкован горячим способом для защиты от коррозии.Линейно-опорные изоляторы KLI 69 кВ были использованы для обеспечения того же разделения проводников, что и в первоначальном каркасе, и для удлинения центральной фазы над поврежденной конструкцией из-за потери верхней секции опоры (см. рис. 5).

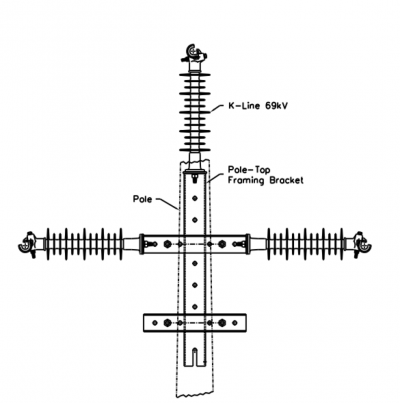

Рис. 5: Кронштейн рамы на вершине стойки.

Силиконовая опора линии 69 кВ обеспечивает высокий уровень изоляции, повышающий производительность линии.Например, на линии 33 кВ этот изолятор обеспечивает унифицированную заданную длину пути утечки (USCD) 72,7 мм/кВ, что намного выше, чем требуется даже для сильного загрязнения объекта, определяемого IEC как 53,7 мм/кВ.Напряжение мокрого пробоя изолятора составляет 190 кВ, что является высоким по сравнению с рабочим напряжением 19 кВ между фазой и землей и представляет собой коэффициент безопасности 10. Путь утечки изолятора вместе с высоким напряжением мокрого пробоя помогают предотвратить пробой и уменьшить ток утечки, который может быть результатом сильного загрязнения во влажных условиях.Импульсная сила изоляции увеличена до 360 кВ только за счет изоляторов, что сводит к минимуму перекрытия из-за грозовых перенапряжений.

Механическая прочность опорных кронштейнов и изоляторов линейных стоек рассчитана на эквивалентную несущую способность.Расчетные характеристики предусматривают максимальную предельную вертикальную и поперечную нагрузку на изолятор кронштейна и линейной стойки 11 кН.Таким образом, максимальные расчетные нагрузки составляют 50% от предельных нагрузок.Линейные опорные изоляторы имеют встроенный зажим, который подходит для широкого спектра проводников, и все части являются невыпадающими.Зажим безопасен, быстр и удобен в работе — он предназначен для использования либо с тросовыми стержнями, либо с резиновыми перчатками.

Тренировки

Учебные занятия были разработаны для ознакомления групп EDP-Distribuição, а также внешних поставщиков услуг с правильными методами установки сборочных комплектов.Основные преимущества, определенные командами, использующими эти комплекты, включали:

• Легкий вес;
• Простота сборки и установки;
• Время монтажа комплекта всего от 30 до 35 минут.

В экстремальных штормовых условиях разрушение бетонной опоры обычно происходит вверху, как показано на рис. 6.

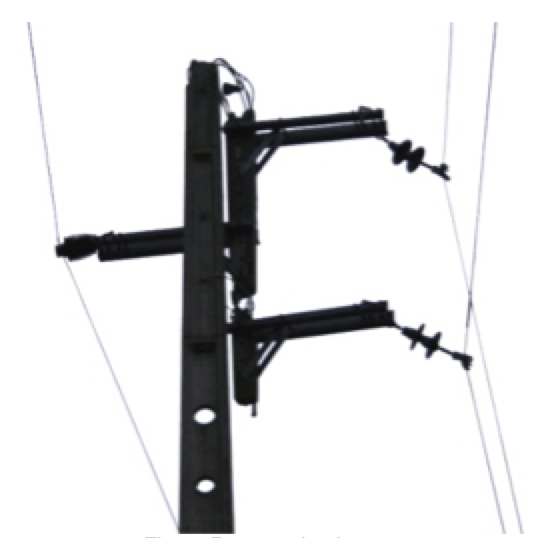

Рис. 6: Поврежденная вершина столба.
