GWR-12.
Резюме
GWR-12/36 Открытый AC. Высоковольтный переключатель типа отключения с высоким напряжением (разъединитель для короткого переключателя) используется в электрической системе с номинальной частотой 50/60 Гц, номинальное напряжение 12/36 кВ. Его главное для изготовления или разрыва цепи под линией, питающей напряжением в наружной системе распределения высокого напряжения. Из него отключается отключение типа анти загрязнения, особенно используется в серьезной загрязненной области. Это соответствует стандартам IEC62271-103: выключатели высокого напряжения.
Состояние окружающей среды
Высота: ≤1000 м;
Температура окружающей среды: + 50 ℃ ~ -30 ℃;
Скорость ветра: ≤35 м / с;
Интенсивность землетрясения: ≤8 градусов;
Загрязнение воздуха: IV;
Толщина льда: ≤10 мм;
Применимые случаи нормального типа переключателя должны быть освобождены от агрегата химии, пыли и других летучих и едкостью.

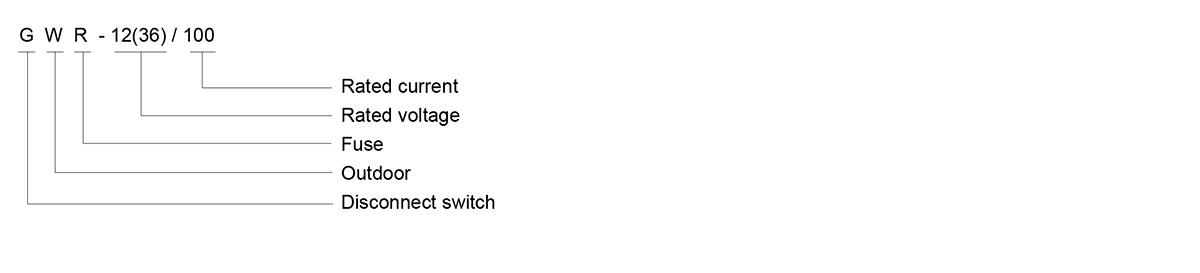

Модель
Функция структуры
Отключение коммутатора состоит из компонентов предохранителей, рамы и эксплуатационному изолятору, фиксированным контактом, контактным лезвием и механизму связывания.
Предохранитель для вырез Собрать: в основном сочетается с верхним, подвижным и фиксированным контактом, дугой, втулками, изоляцией, изолятором и монтажом. Закрытая позиция под давлением фиксированного контактора.
Рамка: База изгибается со стального листа, оси с вытягивающим рычагом через каркасный центр. Отверстия, просверленные на основе, используются для фиксации пост-изолятора.
Почтенный и эксплуатационный изолятор: антисопроводительный пост.
Фиксированный контактор: контактное лезвие из красной медной пластины, закрепленная на концеизорующемся и расширенном уровне плоскости на плоскости, как для соединения проволоки и восходящей части кривой, соединенной обе стороны, надежную с контактным лезвием.
Контактное лезвие: это сделано из двух прямоугольников красных медных пластин, оба конца контактного лезвия, прикрепленного спиральной пружиной, чтобы отрегулировать контактное давление.
Переключатель может работать в сочетании с CS-механизмом вертикального монтажа на открытом воздухе электрических полюсов.

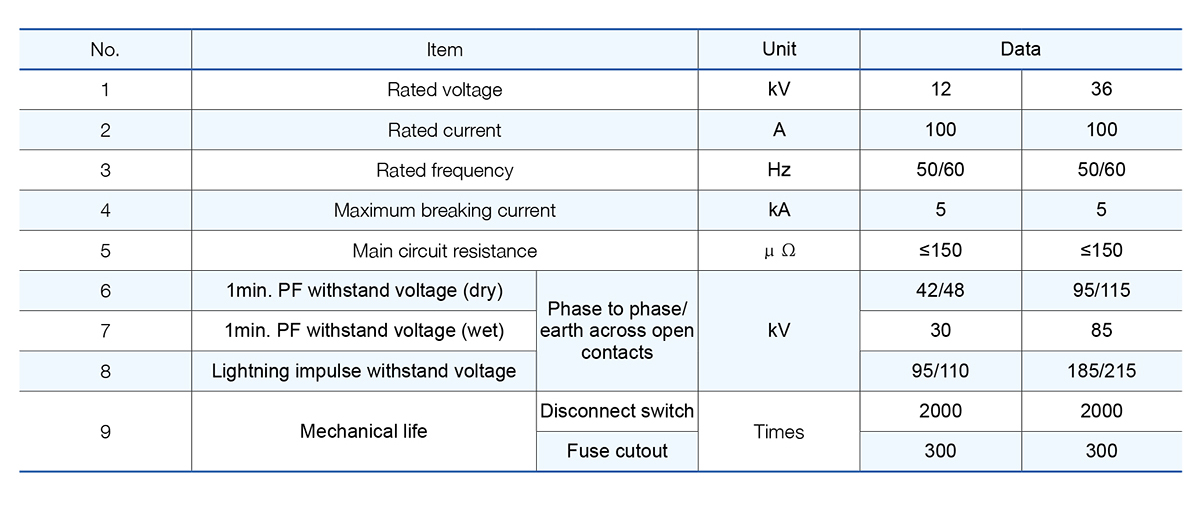

Техническая спецификация

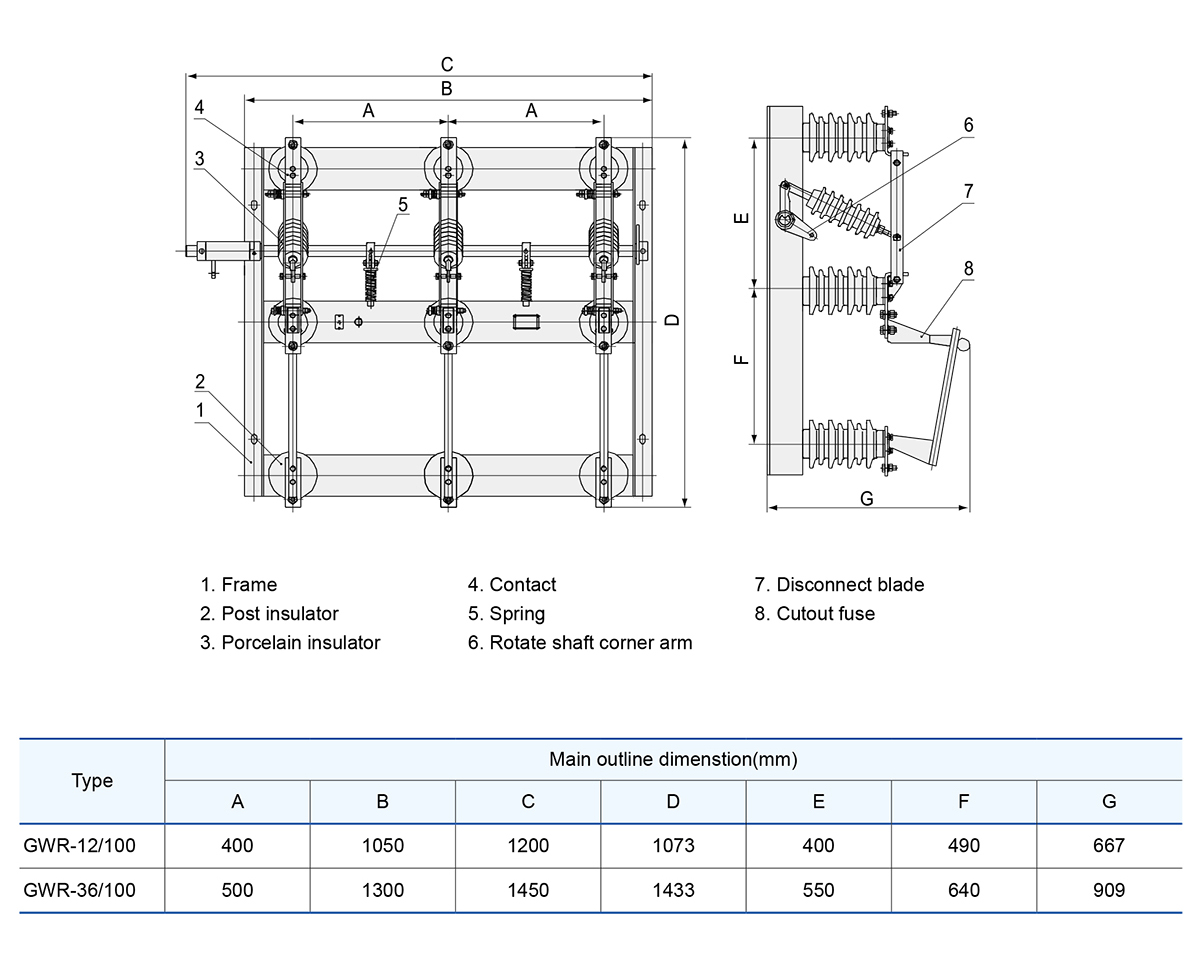

Обнаружение измерения
