165A Низкое напряжение полюсное выключатель, адаптированный к значительному дисбалансу нагрузки
Дом » Продукты » 165A Низкое напряжение полюсное выключатель, адаптированный к значительному дисбалансу нагрузки

loading

Поделиться с:
sharethis sharing button

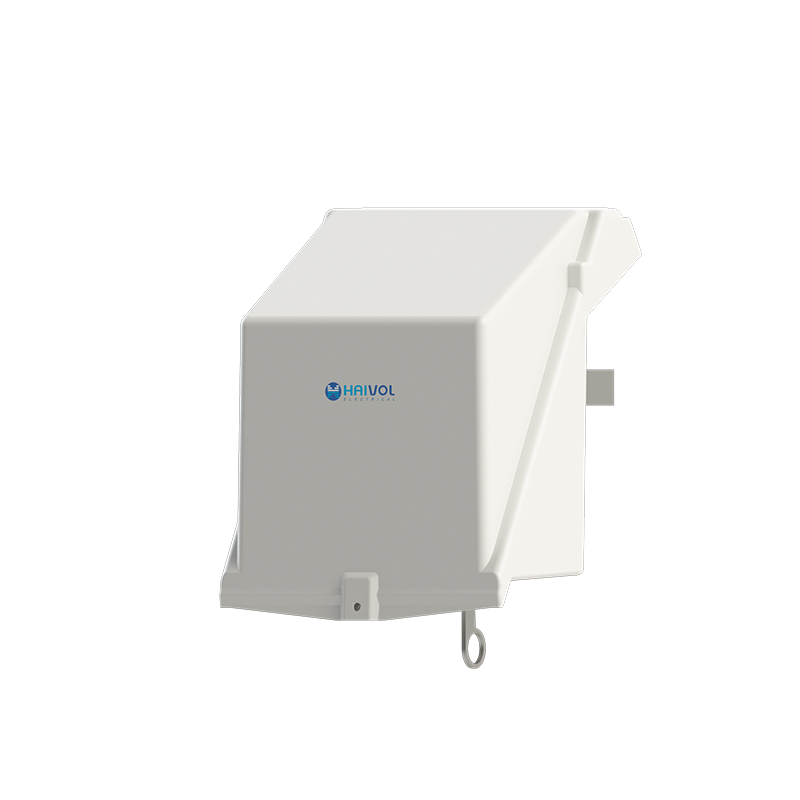

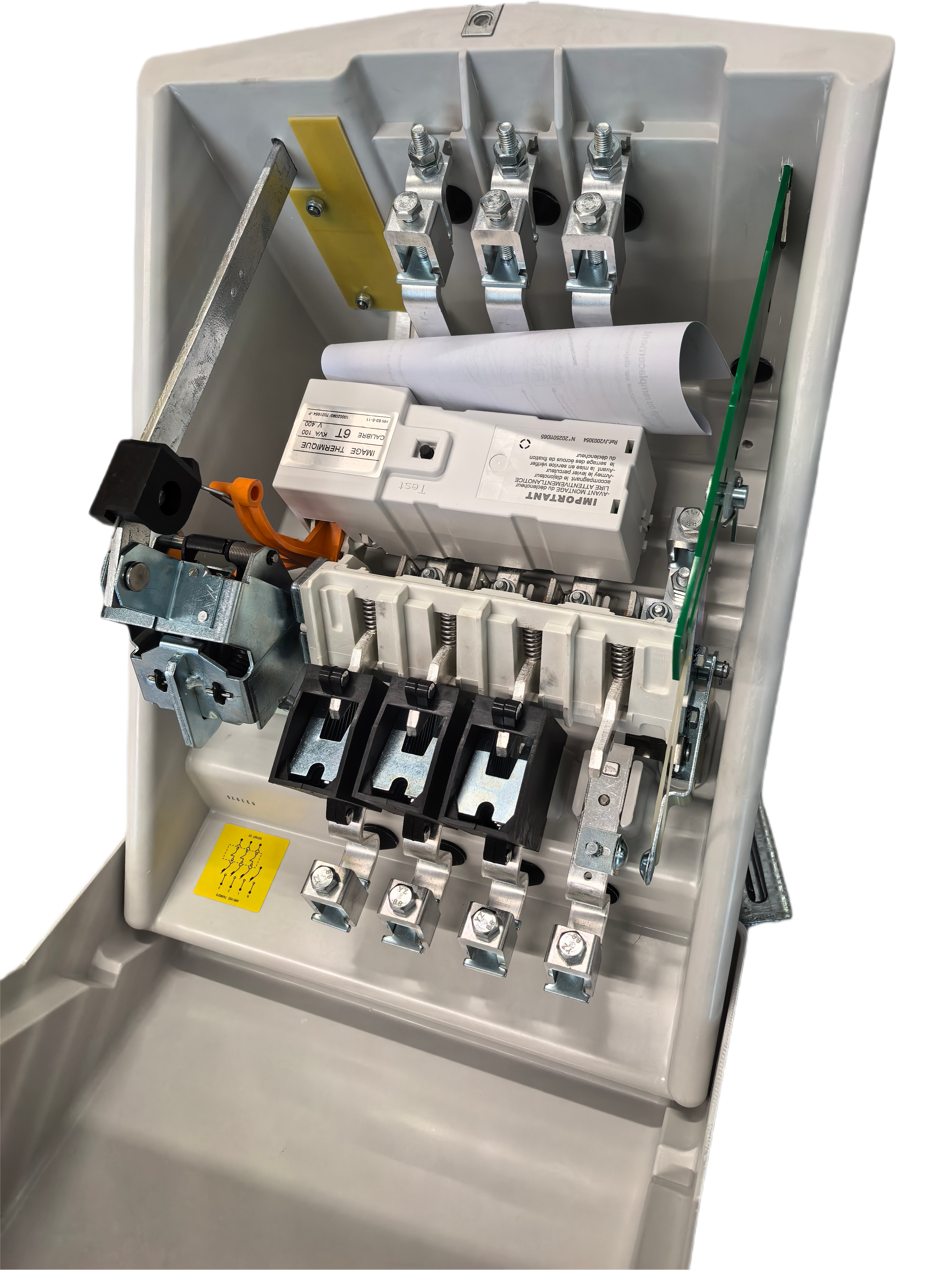

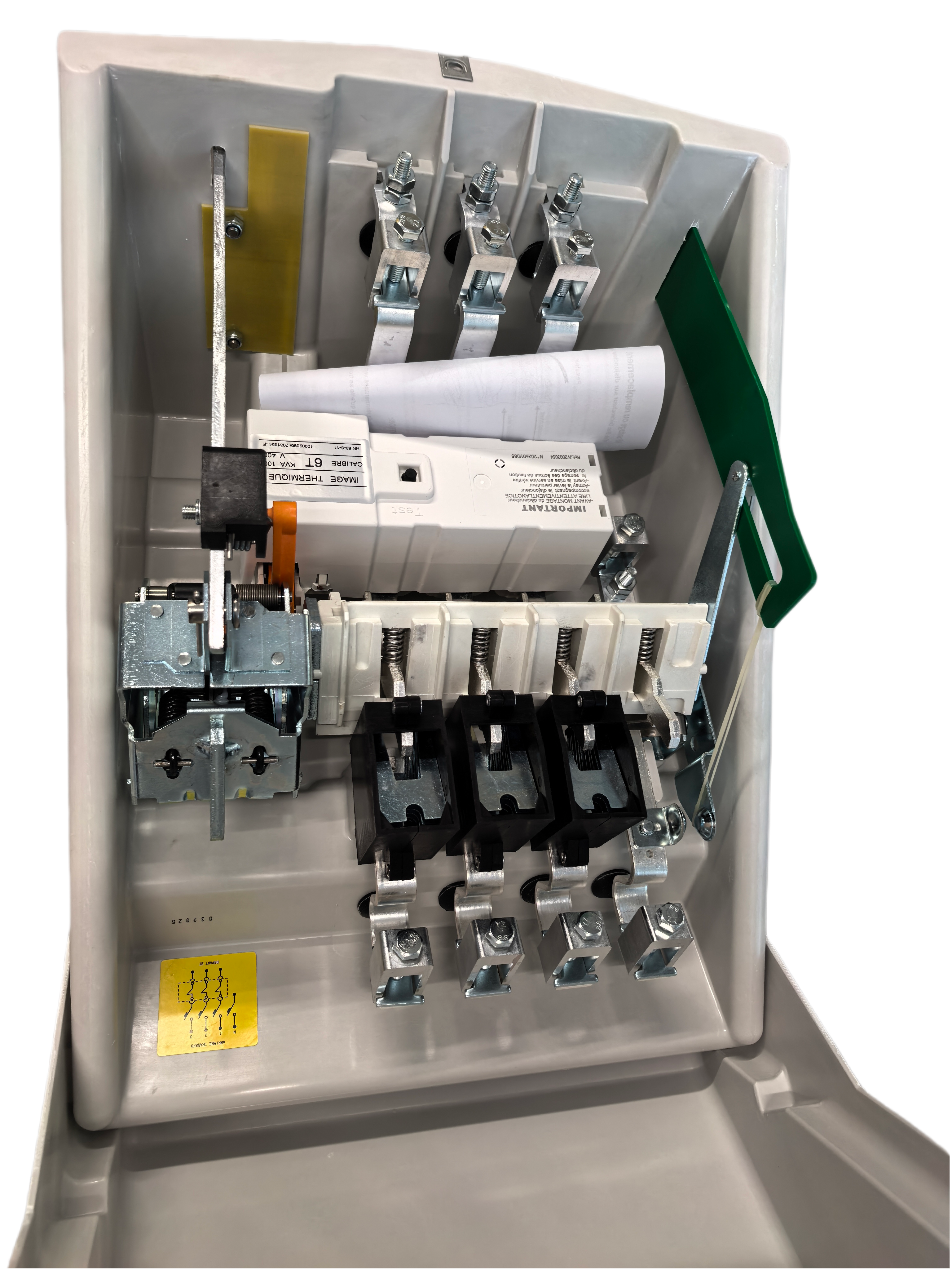

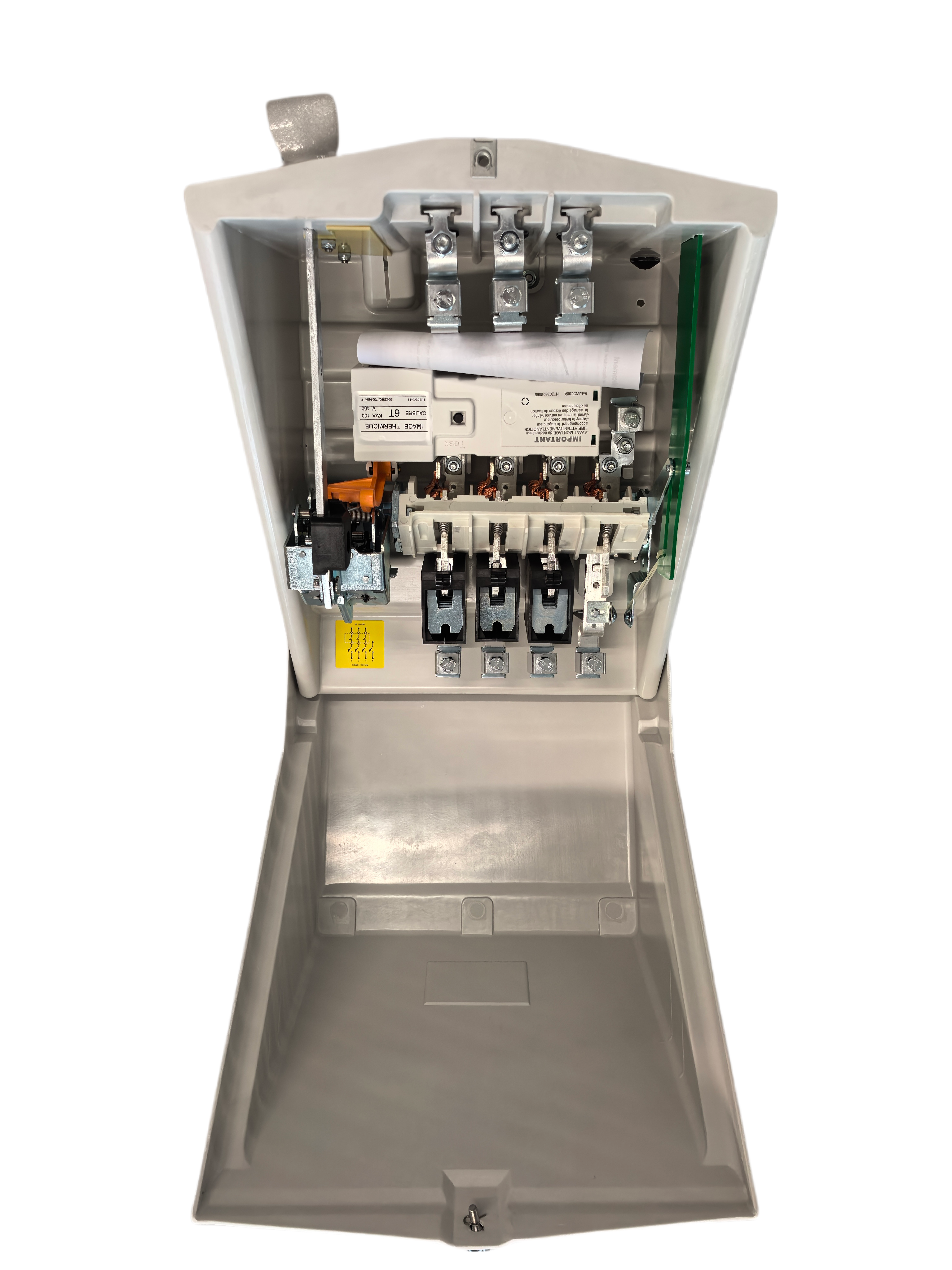

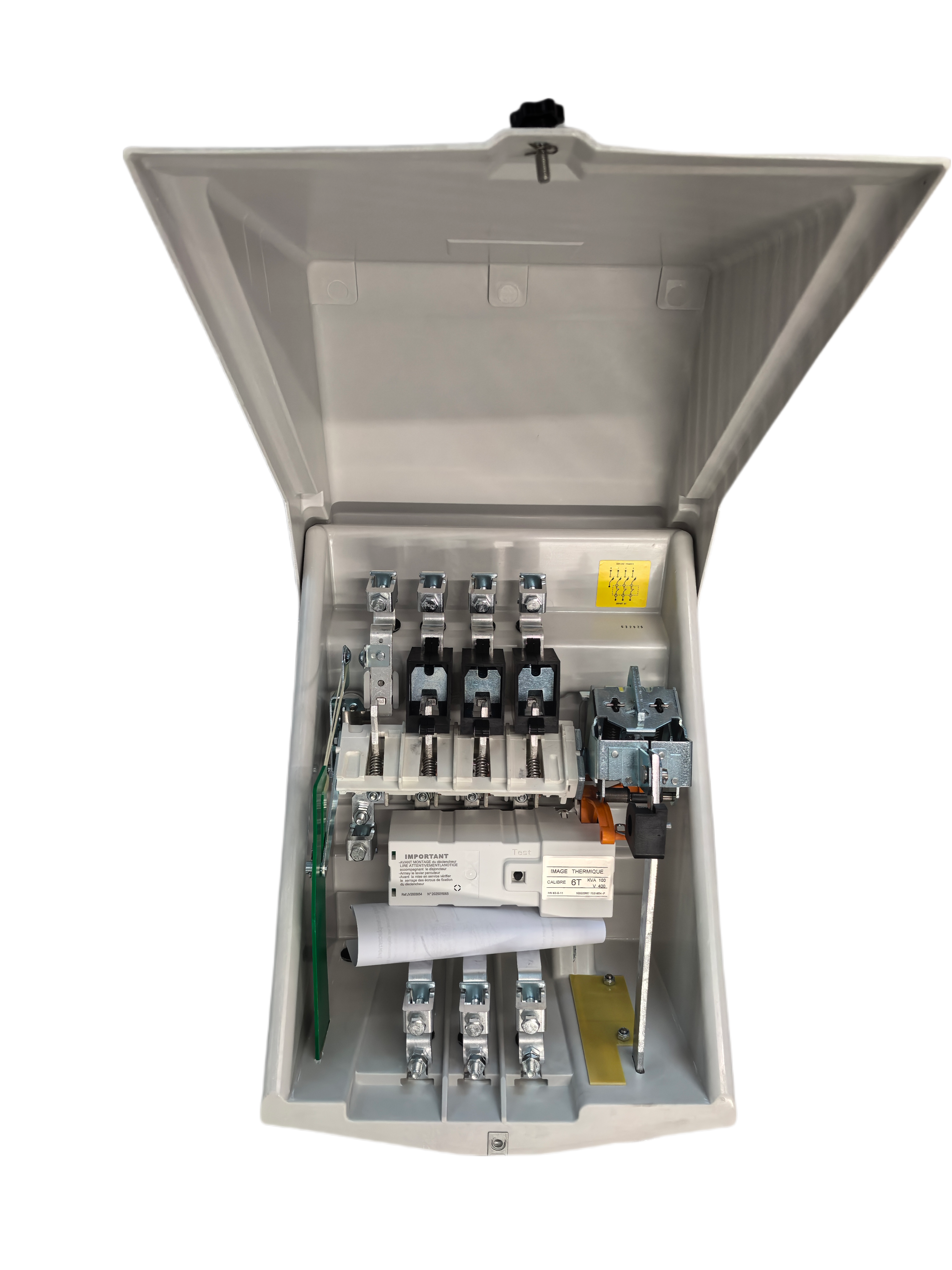

165A Низкое напряжение полюсное выключатель, адаптированный к значительному дисбалансу нагрузки

Защита и управление трансформаторами MV/LV в сельских районах требуют использования конкретных автоматических выключателей, адаптированных дисбалансов нагрузки, и, таким образом, гарантирует полное использование мощности даже в несбалансированных условиях. Эти устройства (4 полюса, три из которых защищены) используют технологию воздушного перерыва с камерами с металлическими перегородками, чтобы разрезать дугу. Низкое напряжение полюсное автоматическое выключатель D165T - D265T с цифровым блоком.
штат:
  • D165T

D165T - D265T

Это новое поколение LV -полюсного выключателя, разработанного Haivo Electric в соответствии с французским рынком.
Этот продукт использует воздух в качестве изоляционной среды и принимает контакт с ножом и погашением сетки.
Более того, этот продукт использует интегрированное устройство цифровой поездки в сочетании с индикатором нагрузки для достижения времени работы, соответствующего стандарту HN63-S11 и функцией совокупной перегрузки перегрузки.
Пользователи могут настроить интегрированное устройство цифровой поездки по мере необходимости, с тремя оценками питания: 50 кВА, 100 кВА и 160 кВА.
Внешний указатель индикатора нагрузки служит двойным целям: отображение состояния нагрузки и позволяет пользователям повернуть его, чтобы установить требуемое совокупное время поездки. В этой функции регулировки указателя используется беспрепятственная корректировка.
Пользователи могут применять замок на ручке операционной системы на уровне земли, чтобы предотвратить эксплуатацию неавторизованного персонала, обеспечивая тем самым безопасность источника питания.

LV -полюс, установленные на полюсе/цифровой поток,
защита и управление трансформаторами MV/LV в сельской среде требуют конкретных автоматических выключателей, совместимых со значительными различиями на нагрузке, что обеспечивает полную эксплуатацию установленной мощности, даже в несбалансированной работе.

3

Неконтрактный документ - Ручной N2005985D

1

выключатели
D165T D265T
Справочный Strandard NH63-S-11 NH63-S-11
Рейтинг тока
напряжения
440V
165a
440 В
265а
Мощность
мощности вырезания
4000a
6800a
6400A
11700а
Количество полюсов
Количество выходов
4
1 вывод
4
2 выхода
Кабельные секции 25/70 мм*2 50/150 мм*2
Напряжение разбивки
• Пульс/Земля
• При 50 Гц
• Между полюсами

20 кВ
10 кВ
4 кВ

20 кВ
10 кВ
4 кВ
Система управления Руководство Руководство
Установка на почте на почте
-пост-автоматический выключатель с цифровым блоком
отключения
.
Когда автоматический выключатель открыт, контакт составляет электрическую связь между нейтральным трансформатором и конструкционной землей станции. Когда выключатель с цепи закрыт, зазор искры ограничивает повышение потенциала нейтрального LV, в отношении структурного заземления, для достижения значения, превышающего 10 кВ.
Выключатель схемы установлен в корпусе GRP с атмосферой.
2-Цифровое

P = 50 кВА P = 100 кВА Время поездки P = 160 кВА Время поездки
U = 440v U = 440v U = 440v
I = 72,2а I = 144,3а I = 231a
Сровиля на каждом этапе (в а) Сровиля на каждом этапе (в а) Сровиля на каждом этапе (в а)
1 2 3 1 2 3 Мин Максимум 1 2 3 Мин Максимум
Температура =+20ºC
Начальная нагрузка 48 48 48 96 96 96

155 155 155

Triphase сбалансированная перегрузка 85
100
160
950
2000
58
58
58
0
85
100
160
950
2000
58
58
58
0
85
100
160
950
2000
120
160
220
950
170
200
320
1900
4000
116
116
116
0
170
200
320
1900
4000
116
116
116
0
170
200
320
1900
4000
240
320
440
1900

1H35
25MN
30S
0,02S
0,02S
1H50
15MN
30S
0,02S


1H10
6MN
0,2S
0,05S

50MN
7MN
0,2S
280
320
500
3000
5640
6400
185
185
185
0
280
320
500
3000
5640
6400
185
185
185
0
280
320
500
3000
5640
6400
400
500
700
3000
55MN
26MN
30S
0,02S
0,015S
0,015S
32MN
11MN
30S
0,02S
1H10
7MN
30S
0,1S
0,025S
0,02S

33MN
4MN
0,1S
Температура = -25ºC
Начальная нагрузка 76 76 76 152 152 152

240 240 240

Triphase сбалансированная перегрузка 110
130
190
87
87
87
110
130
190
87
87
87
110
130
190
130
130
130
220
260
380
174
174
174
220
260
380
174
174
174
220
260
380
260
360
480
1H
14MN
30S
2H15
10MN
30S

44MN
5MN

30MN
6MN
350
420
600
280
280
280
350
420
600
280
280
280
350
420
600
420
560
760
1H
14MN
30S
2H15
13MN
40S

45MN
5MN

48MN
5MN40S
Температура =+50ºC
Начальная нагрузка 25 25 25 50 50 50

80 80 80

Triphase сбалансированная перегрузка 70
90
160
48
48
48
70
90
160
48
48
48
70
90
160
100
130
200
140
180
320
96
96
96
140
180
320
96
96
96
140
180
320
200
260
400
1H30
20MN
45S
1H
15MN
30S

1h07
5mn

1h
7mn
231
300
500
155
155
155
231
300
500
155
155
155
231
300
500
320
420
650
1h5
17mn
35S
1H
15MN
30S

1H05
5MN
40S

1H
7MN

время поездки в соответствии с корректированными значениями HN 63-S-11 + (в типе жирного шрифта), чтобы соответствовать селективности предохранителей TPC.
Цифровой блок цифрового блока цифровой поездки
защищает три рейтинга пост-монтируемого трансформатора (50 кВА, 100 кВА и 160 кВА), будь то обычный трансформатор (без внутренней защиты) или новый трансформатор с защитой (TPC).
Рейтинг защиты трансформаторов устанавливается селектором.
Микроконтроллер оценивает температуру трансформатора в режиме реального времени, основываясь на токах на трех фазах и температуре внешнего окружающей среды. Эта температура окружающей среды вычисляется на основе зонда и математической модели, которая также является функцией трехфазных токов.

Работая окружающая среда

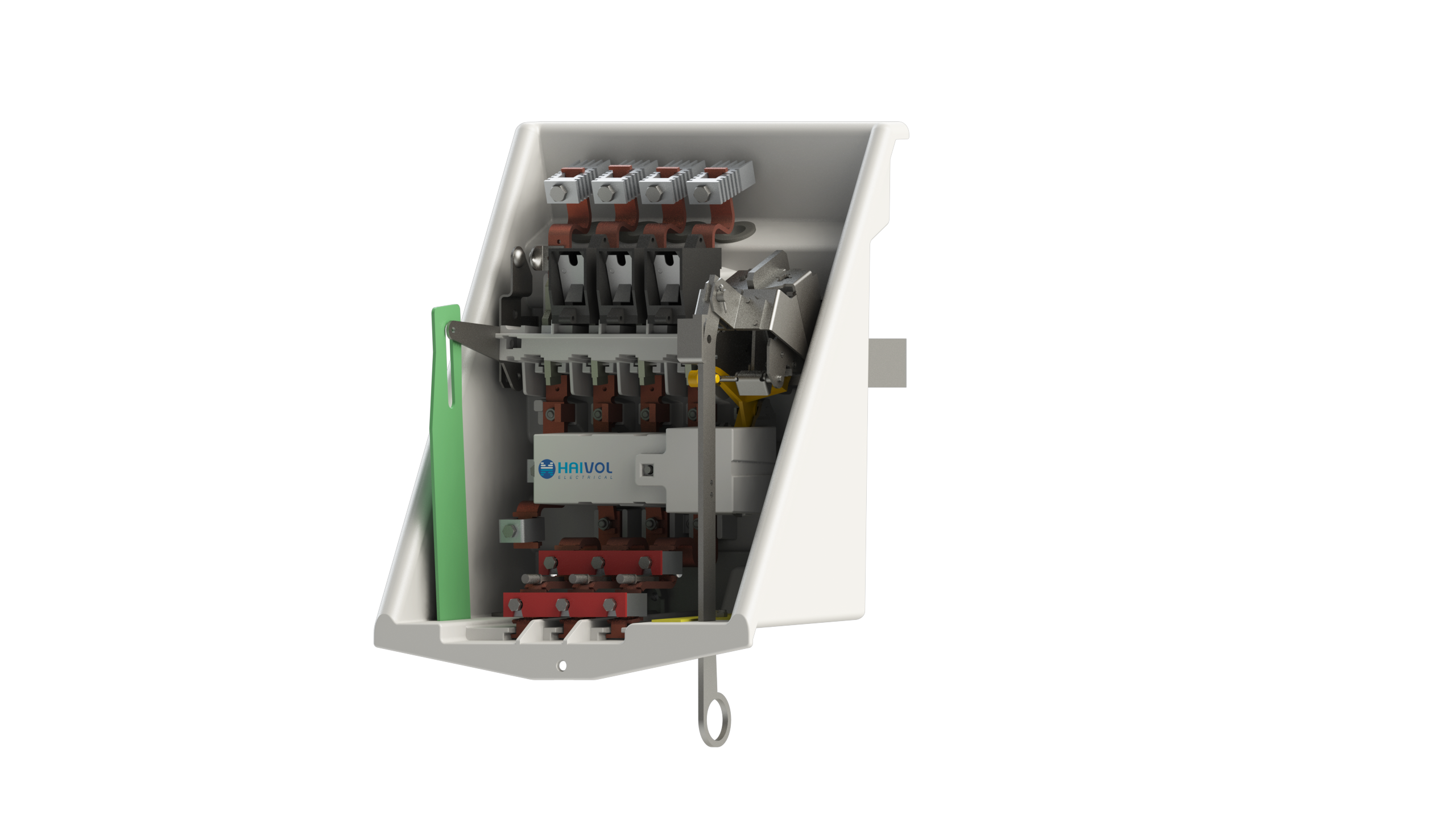

2 (1)

Температура: -40 ° C ~ +70 ° C
Влажность: 100%
высота: ≤2000 м.
Скорость ветра: ≤40 м/с • h
ПРИМЕЧАНИЕ: нет огня, нет опасности взрыва, без химического C.Rrosion и рецидивирующая тяжелая вибрация.

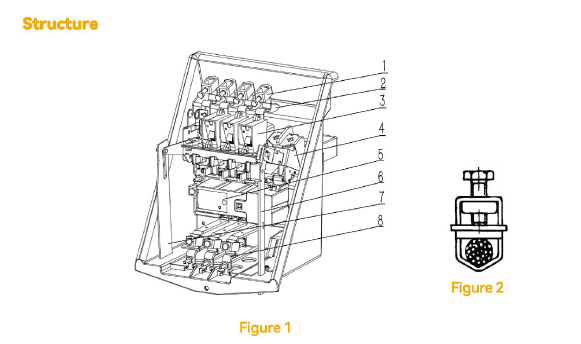

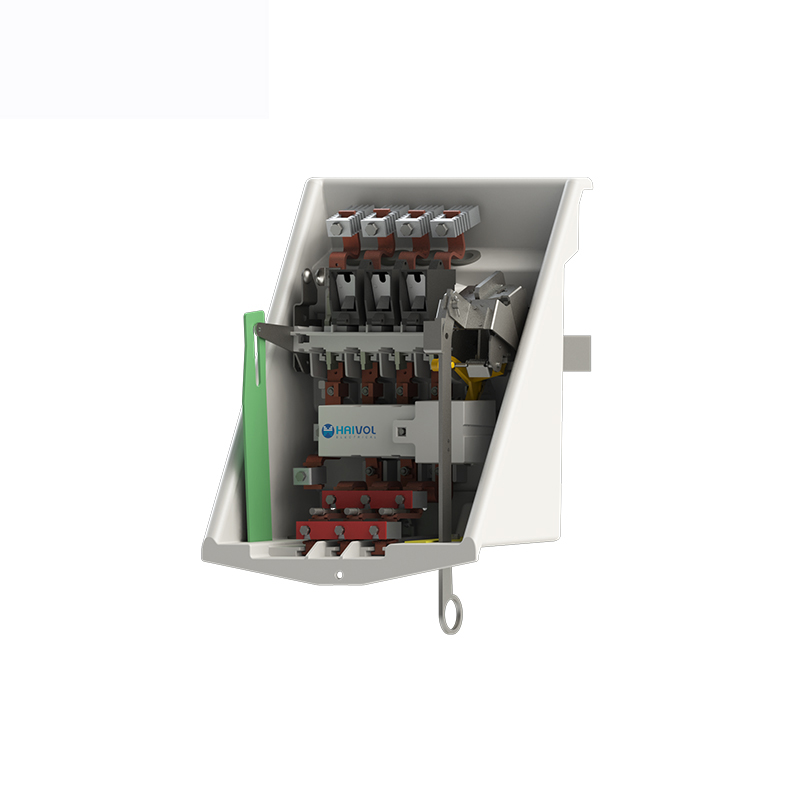

1B651F

1. Периодический зажим для проводки

2. Периодическое отверстие для проводки
3.
ARC ARC-сетка
4. Механизм
операции Кроме того, его уникальный дизайн устраняет необходимость для пользователей для обжима до подключения (как показано на рисунке 2).
5. Дигитальный блок
6.

Индикатор индикатора
.
Кроме того, подключения подключено зажимы под ним, служащие в качестве исходящей и фазовой последовательности.
2. Входящие
пользователи отверстий для проводки могут вставлять кабели в цепный выключатель в этом месте. Подобно точке 1, его нижняя часть предназначена для исходящих соединений.
3. Arc Plate Grid
Эта сетка предназначена для погашения дуг во время работы автоматического выключателя. Пользователи могут заменить этот компонент на основе текущего условия сетки.
4
. Разработанный в виде пружинного механизма закрытия с свободным отключением, он может работать с помощью ручки, установленной на полу.

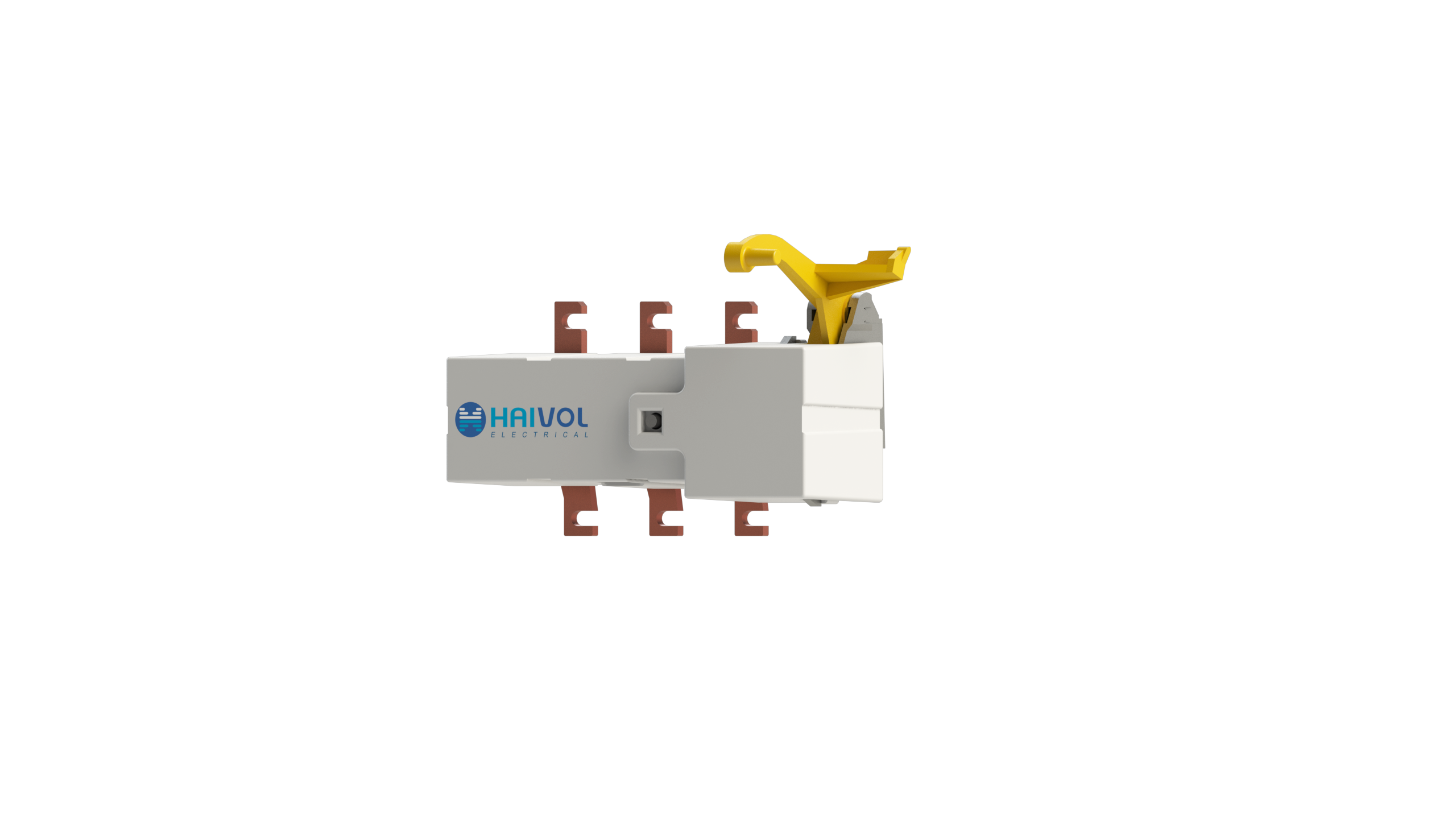

5. Цифровой блок цифровой поездки
цифровой поездки, отличный от традиционных единиц теплового отключения или аппаратных устройств с фиксированной функцией. Он соответствует временю отклика поездки и накопленным временем отклика о перегрузке, указанном в стандарте HN63-S11. Емкость настраивается на 50, 100 или 160 кВА по мере необходимости.
6. Индикация индикатора нагрузки.
Компонент оранжевого оранжевого компонента будет падать вниз, когда достигнуто накопленное время нагрузки (обозначено компонентом 6, вращающимся по часовой стрелке после положения O), а компонент 10 находится в показанной конфигурации. Это действие внутренне запустит выключатель цепи для поездки.
7. Индикатор позиции
Зеленый компонент выступает минимально внизу, когда в закрытом положении. Когда в открытом положении становится заметной значительно более длинной секции.
8. Ручка работы.
Эта ручка подключается к рабочей ручке, установленной на полу. Во время установки пользователи должны защитить штифт с помощью разделенного штифта. Вниз движения инициирует отключение/зарядку пружины, в то время как движение вверх выполняет операцию закрытия.
9. Загрузить отключение включения/отключить ручку.
Этот дескриптор включает или отключает функцию отключения индикатора нагрузки.
Положение вниз:
управляйте ручкой работы 9# вниз, чтобы зарядить механизм, затем вверх, чтобы Cl.se выключатель цепи. Во время этого движения сбрасывается индикация отключения LNDICATOR 7#. Если выключатель схемы обнаруживает перегрузку, индикатор нагрузки 6# активирует, когда его указатель вращается по часовой стрелке по положению O, выключатель поездки.
Внутреннее положение:
индикатор нагрузки продолжает мониторинг, но отключает отключение.
~!phoenix_varIMG3!~

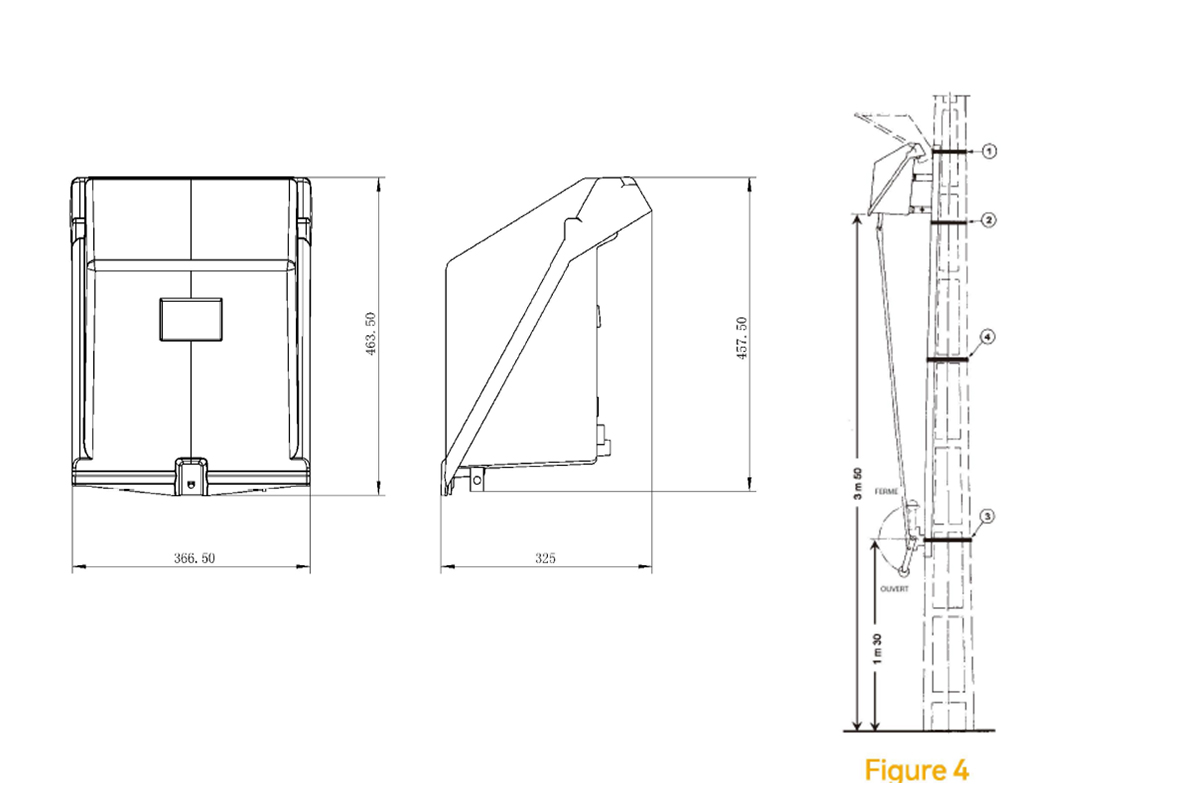

На рисунке 4 показана установка схема. Рабочая ручка с поломки подключается к автоматическому
выключателю через стандартную железную трубу. Иллюстрированный коммунальный полюс круговой; Если используется квадратный утилита,
это должно быть указано в примечаниях установки.
