тип К
HAIVOL
Производство и испытания плавких вставок марки HAIVOL типа K, типа T, типа H и типа SLOW-FAST в соответствии с последним международным стандартом IEC 60282-2: 2008 и IEEE Std C37.41-2008 и IEEE Std C37.42-2009.

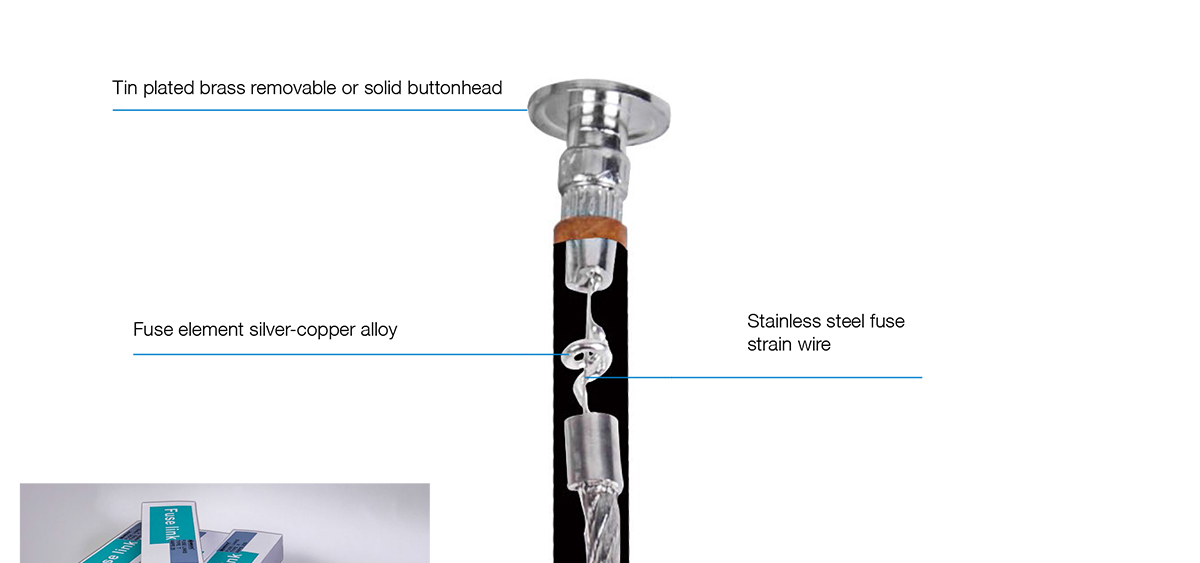

1. Плавкий элемент изготовлен из сплава серебра и меди. Использование точных технологий и строгие испытания гарантируют точные характеристики времени и тока.
2. Плавкий элемент обжимается для крепления провода кабеля и фиксируется высокопрочной натяжной проволокой. Это гарантирует отличную механическую прочность. На него не повлияют даже внешние факторы, такие как вибрация и воздействие сильного тока.
3. Дугогасительная трубка обладает отличными характеристиками гашения дуги при слабой перегрузке по току.
4. Мы также поставляем плавкую вставку с двумя косичками типа K и типа T. Плавкая вставка с косичками удобна и проще для установки в вырез предохранителя, чем обычные плавкие вставки с одинарной косичкой.Двойные косички прикрепляются под крепежной шпилькой с каждой стороны отдельно.
Тип Плавкие вставки Slofast
Ампер | Диаметр пуговичной головки мм | Размер дугогасительной трубки мм |
0,4 Ампер 0,6 Ампер 0,7 Ампер 1,0 ампер 1,3 ампера 1,4 ампера 1,6 ампера 2,1 ампер 3,1 ампер 3,5 ампера 4,2 ампера 5,2 ампера 6,3 ампера 7,0 ампер 7,8 ампер 10,4 Ампер 14 ампер 21А 32 ампера
| ∅12,50 | ∅8,0*130 |
| 46 ампер | ∅19.00 | ∅10,0*130 |
Длина плавкой вставки 11-15 кВ 21 '(533 мм) Длина плавкой вставки 24-27 кВ 23 '(584 мм) Длина плавкой вставки 33–38 кВ 31 фут (787 мм)
Выбор плавкой вставки типа K для защиты распределительного трансформатора
Соответствующий предохранитель выбирается по времятоковым характеристикам трансформатора, обычно по номинальному току трансформатора.
ПРИМЕЧАНИЕ. Номинальная мощность трансформатора ≤160 кВА, номинальный ток выбранных плавких вставок должен быть в 2-3 раза больше полной нагрузки. ток трансформатора, номинальная мощность трансформатора ≥160 кВА, номинальный ток выбранных плавких вставок должен быть в 1,5-2 раза больше тока полной нагрузки трансформатора.
