HAIVOL
Изоляторы жизненно важны для обеспечения безопасности и эффективности воздушных линий электропередачи.Первоначально предназначенные для телеграфных столбов, сегодня изоляторы в форме дисков обычно прикрепляются к опорам высоковольтных проводов для увеличения пути утечки.Обычно изготавливаемые из стекла или керамики, эти изоляторы должны выдерживать различные электромеханические нагрузки, вызванные изменениями окружающей среды и электрической нагрузки.В случае их отказа вся линия может быть повреждена, а срок службы сократится.
Основная функция изоляторов заключается в обеспечении электрической изоляции и механической фиксации, для чего устанавливаются различные требования к электрическим и механическим характеристикам.Если под указанным рабочим напряжением, грозовым перенапряжением и внутренним перенапряжением, нет пробоя или пробоя по поверхности;при заданной длительной и кратковременной механической нагрузке отсутствие повреждений и повреждений;под указанной машиной, после длительной работы под электрической нагрузкой и различными условиями окружающей среды не произойдет явного ухудшения;фитинги изоляторов не будут давать явного коронного разряда под рабочим напряжением, чтобы не мешать приему радио или телевидения.Поскольку изоляторы являются широко используемыми устройствами, их соединительная арматура также должна быть взаимозаменяемой.Кроме того, технические стандарты изоляторов также требуют различных электрических, механических, физических условий и условий окружающей среды для проверки характеристик и качества изоляторов в соответствии с различными типами и условиями использования.
Краткое содержание
1) Материал:фарфор
2) Класс ANSI: 56-1 56-2 56-3 56-4 56-5
3) изоляторы штыревого типа для высокого напряжения
4) безопасное использование
5) доступны различные дизайны
6) быстрая доставка и отличный сервис
7)хорошее качество и умеренная цена
| Основные размеры и стандартные характеристики | |||||||

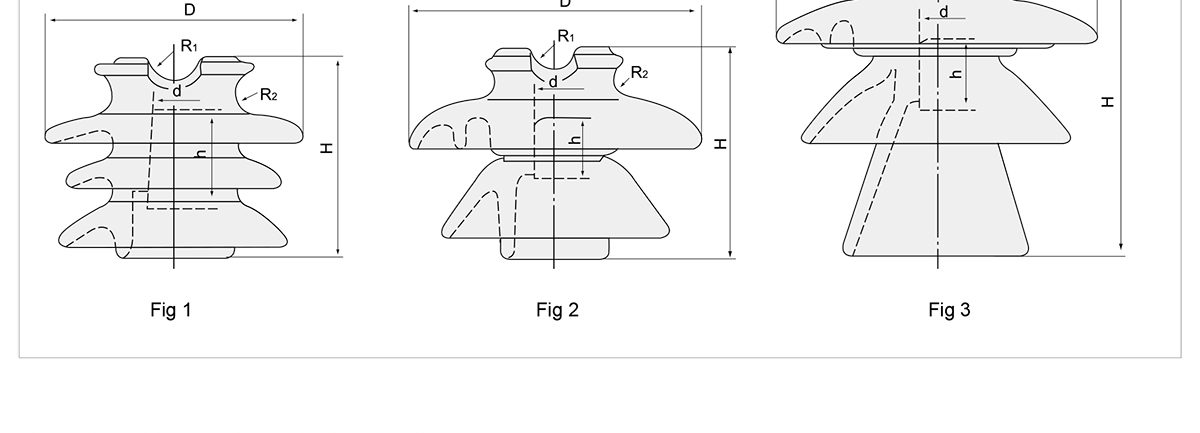

| инжир | 1 | 1 | 2 | 2 | 3 | ||
| Класс ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
| Основные размеры (мм) | H | 146 | 165 | 191 | 241 | 318 | |
| h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
| D | 191 | 228 | 267 | 305 | 343 | ||
| d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
| d1 | 19 | 19 | 19 | 19 | 19 | ||
| R2 | 14 | 14 | 14 | 14 | 14 | ||
| Номинальное напряжение (кВ) | 23 | 23 | 35 | 46 | 69 | ||
| Длина пути утечки (мм) | 330 | 430 | 533 | 685 | 865 | ||
| Минимальное напряжение пробоя | Мощность-частота | Сухой (кВ) | 95 | 110 | 125 | 140 | 175 |
| Мокрый (кВ) | 60 | 70 | 80 | 95 | 125 | ||
| 50% Импульс | Положительный（кв） | 150 | 175 | 200 | 225 | 270 | |
| Отрицательный (кв) | 190 | 225 | 265 | 310 | 340 | ||
| Данные о напряжении радиовоздействия | Испытательное напряжение относительно земли (кВ) | 15 | 22 | 30 | 30 | 44 | |
| Максимальная RIV на частоте 1000 кГц (уф) | 100 | 100 | 200 | 200 | 200 | ||
| Среднее напряжение низкочастотного пробоя (кВ) | 130 | 145 | 165 | 186 | 225 | ||
| Сухое дугогасительное расстояние (мм) | 178 | 210 | 241.3 | 285 | 356 | ||
| Консольная разрушающая нагрузка (кН) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
| Вес (кг) | 3.7 | 5.3 | 7 | 10.8 | 13.5 | ||
